高校網絡與校園應用系統認證單點登錄研究南通分公司2011年6月 ,（一） 項目背景目前我公司與越來越多的高校展開合作，以提升市場份額與用戶粘性。最近在校園寬帶發展中，我們發

高校網絡與校園應用系統

認證單點登錄研究

南通分公司

2011年6月

（一） 項目背景

目前我公司與越來越多的高校展開合作，以提升市場份額與用戶粘性。最近在校園寬帶發展中，我們發現越來越多的高校已經在“數字化校園”建設中實現了校內所有系統的統一門戶單點登錄功能。

在于高校談及校園寬帶認證時，不少高校提出需要將網絡認證與高?，F(xiàn)有單點登錄系統進行融合，實現校園網絡與應用系統的統一認證，因此作者對此進行了研究，并給出了解決方案，希望可以對于其他地市公司起到一定的借鑒作用。

（二） 需求分析

校園統一身份認證系統從用戶角度來說，設計的目標必須一次認證實現了網絡層面的認證和數字校園應用系統的同步認證。當訪問多個采用統一用戶管理和身份認證系統的多個管理系統時，用戶只需要登錄一次。而從管理者角度來說，系統須達到如下目標：

(1)支持Web 技術框架，使得在對各個應用系統實施基于Web 業務的應用集成(EAI/B2Bi)的時候，能夠使用這個統一身份認證服務，進行身份認證。

(2)方便使用，能夠提供統一、集中、有效的用戶管理，能夠盡可能地利用現有系統的身份認證模塊及現有的用戶設置和權限設置，盡量保護現有的投資，減少新用戶設置和權限設置的費用，同時避免對現有系統進行大規模的修改。

(3)具有良好的擴展性和可集成性，不僅能支持現有的應用系統及用戶系統，當有新的應用被部署或開發的時候，這個統一身份認證服務還可以作為其身份認證模塊的形式工作。這就要求系統必須具有帳號關聯的功能，能夠記錄已有應用系統的用戶帳號與用戶中心的用戶帳號的對應關系，用戶在進行統一身份認證服務之后，自動使用相應的應用系統帳號來訪問應用系統。

(4) 應當備靈活和方便的使用模式，使用者可以通過多種方式自由地使用該統一身份認證服務。

同時在進行統一用戶管理和身份認證系統的設計時，必須遵循統一用戶管理、基于分級角色的權限管理、應用級的安全管理、統一證書管理和統一資源管理的設計思想，以實現數據集中、資源集中和應用集中的建設數字化校園的終極目標。

第1頁

（三） 系統結構

校園統一身份認證系采用分層次的結構設計，主要分為數據層、展現層、應用層及系統集成層，同時劃分為多個功能模塊，其中核心子系統包：用戶身份數據中心、身份及業務管理系統、訪問控制系統三個部分組成。

用戶身份數據中心包括目錄服務器（主要存儲用戶認證信息及權限信息）和數據庫（存儲用戶身份屬性信息）。

應用及身份管理系統用來實現用戶身份信息維護及應用管理，包括用戶管理、授權管理、應用管理、安全監控管理等內容。

訪問控制系統主要實現統一認證及單點登錄，與門戶系統形成統一身份認證系統的展現層。

同時，系統對于各成員應用站點統一的認證授權接口。認證系統與用戶的接口同時B/S和C/S的模式。

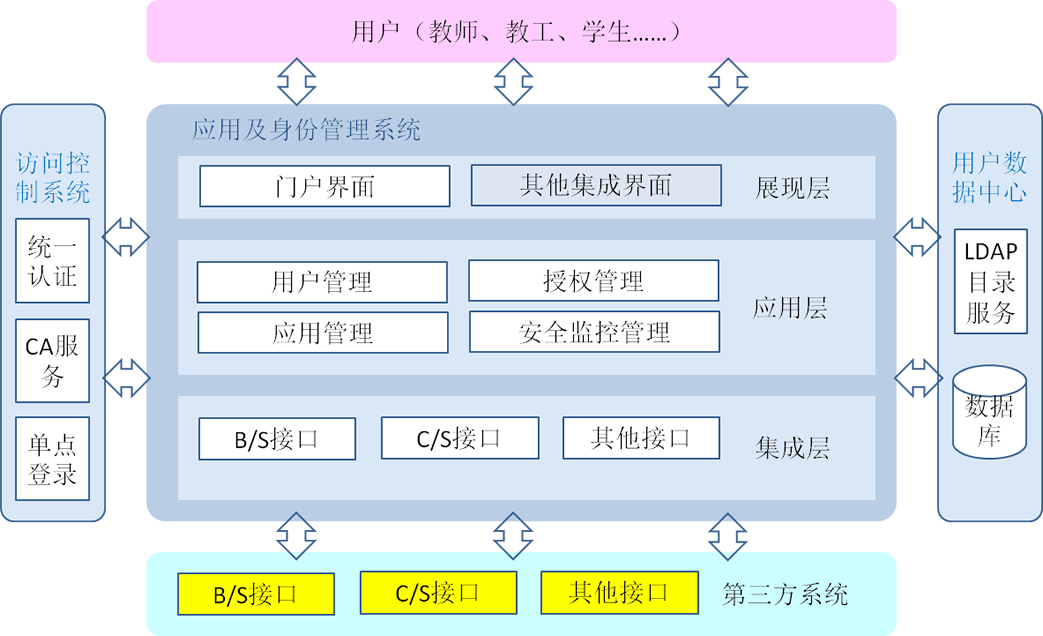

系統結構如下圖所示：

第2頁

（四） 統一認證解決方案

統一認證管理為學校各應用系統等資源提供統一的認證服務，認證服務系統提供授權訪問的機制，獲取認證服務系統許可的第三方應用系統都可以集成到此平臺進行統一認證。認證服務系統提供WebAPI 、CA 證書、LDAP 標準規范等認證接口形式，可支持JAVA 、.NET 、Delphi 、VB 、VC 、PHP 、ASP 、PB 等等語言開發的系統。

認證信息采用隨機碼為密鑰的對稱加密機制，確保認證信息在傳輸過程中的安全。

用戶統一認證過程采用SSL 加密通道保證安全性。認證服務器負責SSL 加密通道的建立。

（1） 對于口令認證方式，認證服務器配置為單向SSL 加密通道，客戶端不需要證書；

（2） 對于證書文件認證方式，認證服務器配置為雙向SSL 加密通道，客戶端必須提供用戶證書，并由認證服務器完成對用戶證書和用戶身份的校驗；

客戶端瀏覽器與認證服務器之間采用HTTPS 協議，認證服務器與平臺應用服務器之間采用HTTP 協議。在用戶認證完成后，可根據需要設定客戶端瀏覽器對平臺的訪問是否繼續走SSL 加密通道，充分兼顧安全與效率。 1、采用LDAP 實現用戶身份管理

統一身份認證平臺一個重要的功能就是要建立全校學生、老師和管理人員權威的身份中心，此身份可看作是“電子版的身份證”。在校園內，學生、老師和管理人員只需記住自己唯一的“電子身份證”即可，無需再記很多的賬號和密碼。

為了確保信息訪問的安全，訪問校園任何資源都需要先到用戶身份中心進行認證，看用戶提交的身份信息是否正確。用戶身份存儲在基于LDAP 協議的Open LDAP目錄服務中，從而保證認證的高效。

身份管理模塊管理用戶身份和成員站點身份。向用戶提供在線注冊功能，用戶注冊時提供必須信息（如用戶名、密碼）該信息即為用戶身份的唯一證據，擁有該信息的用戶即為統一身份認證子系統的合法用戶；身份 第3頁

認證模塊還向成員站點提供在線注冊功能，成員站點注冊時需提供一些關于成員站點的基本信息，還包括為用戶定義的角色種類（如普通用戶、高級用戶、管理員用戶）。

2、采用統一權限控制

統一身份認證平臺不但支持各認證應用系統通過自己的權限管理進行授權，也提供統一為認證應用系統授權功能。通過建立權限管理中心，把為認證應用系統的授權信息存儲到數據庫中進行統一管理。

為了實現權限令牌的高效認證，權限信息存儲機制采用按用戶組、角色、權限三個層級，對已經授權的用戶信息和權限信息進行自動分析，然后按預定義的高效方式進行存儲。

統一權限管理將實現集中的用戶策略管理（Policy ）。按照全校的組織結構，統一策略管理采用“組織” 、“單位（OU ）” 、“人員” 、“工作組” 、“角色” 、“應用系統”等方式管理用戶信息和應用系統信息，從而形成一個層次結構。包括管理部署域名、組織、用戶（基本信息、帳號、口令、用戶證書）、角色、工作組、個性化定制（模版、布局、門戶組件）、系統資源配置、應用系統關聯等信息。全校教職員工對內部的各種應用和信息，是否在其門戶桌面上可見，是否允許其訪問，是通過策略管理來實現的。策略管理是上述各個門戶功能（安全、個性化展示、定制等）的基礎。對內部的各種應用和信息的訪問控制，是通過用戶的安全級別實現；用戶的安全級別可以區分為不同的域、組、成員，每個成員可以擁有不同的安全屬性。策略管理模塊的功能包含：

● 管理用戶的安全信息

● 管理用戶對應用資源的訪問策略和權限信息

● 管理系統的資源配置信息

● 支持大容量，高性能的信息查詢

● 具有用戶策略數據的備份和恢復機制

第4頁

3、單點登錄實現與改造方案

單點登錄（SSO ）是指一個用戶身份只需進行一次鑒權便可以訪問所有經授權的資源，而不需要多次認證。SSO 機制能夠減少人為錯誤，同時提高整個系統的安全性。

（1）對已有應用系統采用“偽”自動登錄功能

大部分現有或舊有系統對用戶的管理和認證基于專用或非標準的方式，這些應用也很難再改變，所以我們在不改動當前應用系統的前提下，采用一種“偽”Single Sign On的方式，即實際是登錄二次，但由于門戶自動幫用戶實現了第二次登錄，所以對用戶來講，他們感覺到的是一次登錄，即對用戶完全透明。這種方式是對現有和舊有系統最方便地實現單次登錄的方式，而且有著不改變當前系統的巨大優勢。實現這樣的偽SSO ，可以采用用戶標志和密碼的集中存儲來實現。

目錄服務器為系統提供了一個集中存儲用戶所有應用密碼的場所。“統一登錄”的軟件可以利用它，在用戶點擊某一應用的URL （包括Web 和非Web 的應用）時，根據用戶登錄時的用戶標志（目錄樹中用戶的唯一標志uid 屬性），以及應用的URL （sso-appurl 屬性）可以從目錄服務器中迅速搜索出用戶訪問該應用所需要的用戶標志和口令（sso-userid 和sso-passwd 屬性），然后執行后續的自動登錄步驟。

（2）新建應用系統的SSO

對于WEB 應用，單點登錄的根本原則是，保持用戶的會話狀態

（Session ），只要用戶經過一次鑒權，各個應用應該“記住”此用戶已經成功鑒權并在各個應用中傳播此消息?？梢圆捎脙煞N最常用的方式：

cookie ，URL Rewriting（可以將用戶的會話狀態擴展到URL 的后面）。cookie 是HTTP 1.1協議中的一個重要規定，可以使網站通過簡單的方式與發出請求的browser 之間進行通信，彌補了HTTP 協議無狀態連接的不足，是一種簡便易行的方式。

根據上述原則，門戶系統和其它應用系統的單點登錄方案可以采用：某一個專用的認證代理進程，獲取并保存用戶的身份信息，在用戶與各個應用系統的交互過程中，代替用戶完成相應應用的認證過程。

第5頁

用戶通過平臺認證后，第一次訪問業務系統時，平臺根據業務系統的配置自動生成業務關聯頁面，要求用戶進行關聯：

（1） 用戶輸入業務系統的用戶信息（可能包括業務系統用戶名和密碼）；

（2） 關聯信息連同時間戳被平臺的訪問控制服務器進行加密和簽名（業務系統證書加密，平臺私鑰簽名，時間戳用于防止重放攻擊）；

（3） 加密簽名的關聯信息通過SSL 加密通道，傳遞至業務系統訪問前置，并由其進行解密驗證后交給業務系統驗證；

（4） 關聯信息驗證通過，則平臺將用戶統一帳戶與業務系統用戶信息建立對應關系，以備正常訪問業務系統時使用。

（五） 核心技術LDAP 介紹

LDAP 是輕量目錄訪問協議，英文全稱是Lightweight Directory Access Protocol ，一般都簡稱為LDAP 。它是基于X.500標準的，但是簡單多了并且可以根據需要定制。與X.500不同，LDAP 支持TCP/IP，簡單說來，LDAP 是一個得到關于人或者資源的集中、靜態數據的快速方式。 LDAP 其實是一電話簿，類似于我們所使用諸如NIS(Network Information Service) 、DNS (Domain Name Service) 等網絡目錄，也類似于你在花園中所看到的樹木。 不少LDAP 開發人員喜歡把LDAP 與關系數據庫相比，認為是另一種的存貯方式，然后在讀性能上進行比較。實際上，這種對比的基礎是錯誤的。LDAP 和關系數據庫是兩種不同層次的概念，后者是存貯方式（同一層次如網格數據庫，對象數據庫），前者是存貯模式和訪問協議。LDAP 是一個比關系數據庫抽象層次更高的存貯概念，與關系數據庫的查詢語言SQL 屬同一級別。LDAP 最基本的形式是一個連接數據庫的標準方式。該數據庫為讀查詢作了優化。因此它可以很快地得到查詢結果，不過在其它方面，例如更新，就慢得多。

從另一個意義上 LDAP 是實現了指定的數據結構的存貯，它是一種特殊的數據庫。但是LDAP 和一般的數據庫不同，明白這一點是很重要的。 LDAP 對查詢進行了優化，與寫性能相比LDAP 的讀性能要優秀很多。

就象Sybase 、Oracle 、Informix 或Microsoft 的數據庫管理系統（DBMS ） 第6頁

是用于處理查詢和更新關系型數據庫那樣，LDAP 服務器也是用來處理查詢和更新LDAP 目錄的。換句話來說LDAP 目錄也是一種類型的數據庫，但不是關系型數據庫。要特別注意的是，LDAP 通常作為一個 hierarchical 數據庫使用，而不是一個關系數據庫。因此，它的結構用樹來表示比用表格好。正因為這樣，就不能用SQL 語句了。

現在LDAP 技術發展得很快令人激動人心。在企業范圍內實現LDAP 可以讓運行在幾乎所有計算機平臺上的所有的應用程序從LDAP 目錄中獲取信息。LDAP 目錄中可以存儲各種類型的數據：電子郵件地址、郵件路由信息、人力資源數據、公用密匙、聯系人列表，等等。通過把LDAP 目錄作為系統集成中的一個重要環節，可以簡化員工在企業內部查詢信息的步驟，甚至連主要的數據源都可以放在任何地方。

在LDAP 中信息以樹狀方式組織，在樹狀信息中的基本數據單元是條目，而每個條目由屬性構成，屬性中存儲有屬性值；LDAP 中的信息模式，類似于面向?qū)ο蟮母拍?，在LDAP 中每個條目必須屬于某個或多個對象類（Object Class），每個Object Class由多個屬性類型組成，每個屬性類型有所對應的語法和匹配規則；對象類和屬性類型的定義均可以使用繼承的概念。每個條目創建時，必須定義所屬的對象類，必須提供對象類中的必選屬性類型的屬性值，在LDAP 中一個屬性類型可以對應多個值。

在LDAP 中把對象類、屬性類型、語法和匹配規則統稱為Schema ，在LDAP 中有許多系統對象類、屬性類型、語法和匹配規則，這些系統Schema 在LDAP 標準中進行了規定，同時不同的應用領域也定義了自己的Schema ，同時用戶在應用時，也可以根據需要自定義Schema 。這有些類似于XML ，除了XML 標準中的XML 定義外，每個行業都有自己標準的DTD 或DOM 定義，用戶也可以自擴展；也如同XML ，在LDAP 中也鼓勵用戶盡量使用標準的Schema ，以增強信息的互聯互通。在Schema 中最難理解的是匹配規則，這是LDAP 中為了加快查詢的速度，針對不同的數據類型，可以提供不同的匹配方法，如針對字符串類型的相等、模糊、大于小于均提供自己的匹配規則。

在LDAP 中每個條目均有自己的DN 和RDN 。DN 是該條目在整個樹 第7頁

中的唯一名稱標識，RDN 是條目在父節點下的唯一名稱標識，如同文件系統中，帶路徑的文件名就是DN ，文件名就是RDN 。

LDAP 協議是跨平臺的和標準的協議，因此應用程序就不用為LDAP 目錄放在什么樣的服務器上操心了。實際上，LDAP 得到了業界的廣泛認可，因為它是Internet 的標準。廠商都很愿意在產品中加入對LDAP 的支持，因為他們根本不用考慮另一端（客戶端或服務端）是怎么樣的。LDAP 服務器可以是任何一個開放源代碼或商用的LDAP 目錄服務器（或者還可能是具有LDAP 界面的關系型數據庫），因為可以用同樣的協議、客戶端連接軟件包和查詢命令與LDAP 服務器進行交互。與LDAP 不同的是，如果軟件廠商想在軟件產品中集成對DBMS 的支持，那么通常都要對每一個數據庫服務器單獨定制。大多數的LDAP 服務器安裝起來很簡單，也容易維護和優化。
