?？颠h(yuǎn)程設置方法（簡化版）

1 簡介

EasyDDNS 服務器是為我司產品包括DVR 、DVS 和IPC 等設備提供動態IP 解析服務的系統，應用于廣域網中無固定IP 地址的設備的訪問。

?

?

? IE 、iVMS-4200客戶端或者iVMS-4500手機監控，通過設置的域名直接訪問設備，實現預覽、回放等功能。 如果多臺設備注冊到服務器上，可以在通過IE 在服務器上申請用戶對設備進行統一管理，可以實現設備的域名等參數配置、查看設備的注冊狀態等功能。

注意：EasyDDNS 提供免費解析服務，設備注冊到服務器之前請修改設備的密碼，以保證安全性。

1

EasyDDNS 用戶手冊v1.0

2 設備配置

如果需要服務器為設備提供解析服務，首先應該配置設備的DDNS 參數，將設備注冊到EasyDDNS 服務器上。

錄。

DVR 等具有本地控制界面的設備支持設備本地配置。設備接上顯示器或者監視器，進主菜單→系統配置→網絡配置，選擇DDNS 。 注意：在配置之前設備必須連入公網且在線，否則將無法成功完成配置。設備可以直接PPPoE 撥號上網或者通過路由器撥號上網，前者只需要配置PPPoE 撥號網絡參數，后者還需要在路由器上配置端口映射，

具體配置參見第4

章節 附

具體配置：

1. 啟用DDNS ，將變?yōu)?/p>

2. 選擇DDNS 類型為“EasyDDNS ”

3. 服務器地址中輸入EasyDDNS 服務器的地址

4. 設備域名中設置自定義域名，可以使用字母，數字或連字符(-)命名，首字符必須是英文字母。

5. 點擊【應用】完成設置，設備將自動注冊到EasyDDNS 服務器。

注意：如果配置失敗，可能原因是網絡不通或者域名與注冊到服務器上的其他設備域名沖突，請先檢查網絡，若網絡正常則嘗試修改其他域名。

按以上步驟配置好，設備注冊到EasyDDNS 服務器，在IE 上可以直接通過“http://www.hik-online.com/自定義域名”來訪問設備。如圖設置為“test12345”，則IE 上直接輸入“http://www.hik-online.com/test12345”即可直接訪問該設備。

2

EasyDDNS 用戶手冊v1.0

3 IE 訪問

打開IE 瀏覽器，在地址欄直接輸入http://www.hik-online.com/自定義域名，例如配置了設備域名為test12345（詳見第2章節 設備配置），則直接輸入http://www.hik-online.com/test12345，即可直接鏈接到設備登錄界面。

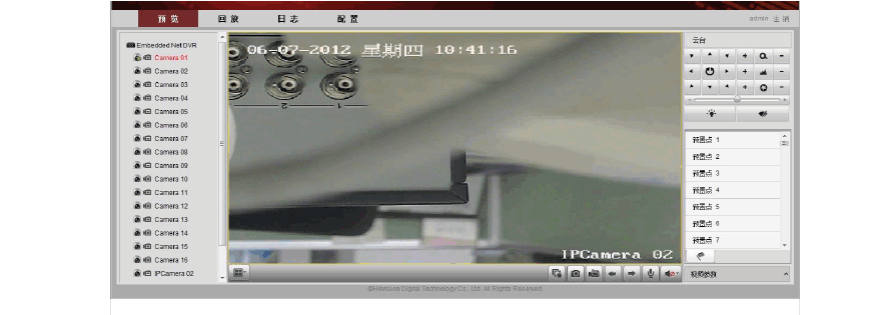

在登錄界面輸入設備的用戶名和密碼，點擊【登錄】登錄設備，可實現預覽、回放等功能。

3

EasyDDNS 用戶手冊v1.0

4 附錄

4.1 設備ADSL 撥號上網

進設備本地主菜單→系統配置→網絡配置，選擇【PPPoE 】屬性頁。

啟用PPPoE （將

撥號成功后，可在“系統信息”下的“網絡狀態”查詢PPPoE 狀態。

變?yōu)椋斎霌芴柕挠脩裘?、密碼并確認密碼，【應用】完成設置，設備重啟后自動撥號。 說明：PPPoE 用戶名、密碼請從運營商處獲得。

4

EasyDDNS 用戶手冊v1.0

設備成功接入公網，在公網直接通過該PPPoE 的IP 地址即可直接訪問該設備。但是該IP 動態不固定，EasyDDNS 即提供相應動態IP 解析服務。

4.2 路由器撥號上網

設備接路由器，通過路由器撥號接入公網，除了配置網絡參數還需要在路由器上進行端口映射。

此處以路由器TL-R410（TP-Link ）和DVR 設備為例，路由器默認的IP 地址是192.168.1.1，默認子網掩碼是255.255.255.0，（這些值都可以根據需要而改變），然后配置設備的IP 地址和路由器撥號，以及進行端口映射。

設備網絡配置

第一步：配置設備IP 、掩碼、網關

進設備本地主菜單→系統配置→網絡配置，選擇【基本配置】屬性頁，將設備的網關設為路由器的內網地址（如：192.168.1.1），IP 地址設為跟網關在同一網段（如：192.168.1.5）。

5

EasyDDNS 用戶手冊v1.0

第二步：端口設置

主菜單→系統配置→網絡配置，選擇【更多配置】，可以修改設備的服務端口、HTTP 端口和RTSP 端口，默認為8000、80和554。

6

EasyDDNS 用戶手冊v1.0

配置好設備網絡參數后，在接同一局域網的PC 上的IE 瀏覽器輸入設備IP 地址先確認內網能夠正常訪問該設備。

路由器配置

第一步：PC 接路由器，設置自動獲取IP 地址，在IE 輸入路由器的IP 地址，如：http://192.168.1.1，輸入路由器的用戶名和密碼，登錄路由器，然后設置路由器PPPoE 撥號。

配置好之后在運行狀態中可以查看的撥號狀態信息：

第二步：端口映射

選擇轉發規則→虛擬服務器，進行端口映射，不同的設備需要映射的端口號不盡相同。若局域網中有兩臺或兩臺以上的設備，設備的端口號應設置不同的值以區分。

7

EasyDDNS 用戶手冊v1.0

例如，路由器接兩臺設備：DS-7216HF-SH 和DS-8108HF-ST ，其IP 地址分別為192.168.1.5和192.168.1.31，HTTP 端口、服務端口和RTSP 端口分別設置為80、8000、554和81、8001和1554，端口映射如圖所示：

網絡參數配置以及端口映射完成后，設備成功接入公網，在公網直接通過路由器PPPoE 獲取的IP 地址即可直接訪問該設備。但是該IP 動態不固定，EasyDDNS 即提供相應動態IP 解析服務。
