網絡攝像機用戶使用手冊附錄一 動態域名解析的設置第一步：打開網站www.3322.org第二步：新用戶注冊圖1第三步：登錄你注冊用的郵箱xxxx@163.com，拿到用戶名和密碼第四步：打開在www.

網絡攝像機用戶使用手冊

附錄一 動態域名解析的設置

第一步：打開網站www.3322.org

第二步：新用戶注冊

圖1

第三步：登錄你注冊用的郵箱xxxx@163.com，拿到用戶名和密碼

第四步：打開在www.3322.org 網站的“管理域名”, 點擊新建，填入要申請的域名和路由器外網的IP, 如下圖所示：

圖2

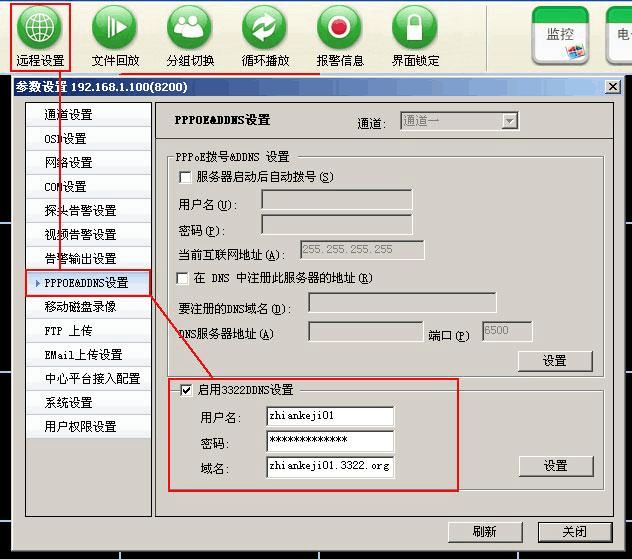

第五步：登錄客戶端軟件 --> 遠程設置-->PPPOE&DDNS設置 --> 啟用3322DDNS

網絡攝像機用戶使用手冊

圖3

第六步：修改設備的IP, 要求IP 地址為平時上網的網段即路由器的內網IP 。

網絡攝像機用戶使用手冊

圖4

第七步：在瀏覽器上輸入路由器的IP 進人路由器。一般找到路由器端口映射的選項，一般為“虛擬服務器”，“NAT 設置”或者“端口轉發”，在IP 地址中輸入要映射網絡攝像機或者網絡攝像機的IP ，分別添加80端口和8200端口，如下圖所示（D-Link ）：

網絡攝像機用戶使用手冊

圖5（D-Link 路由器）

網絡攝像機用戶使用手冊

圖6（D-Link 路由器）

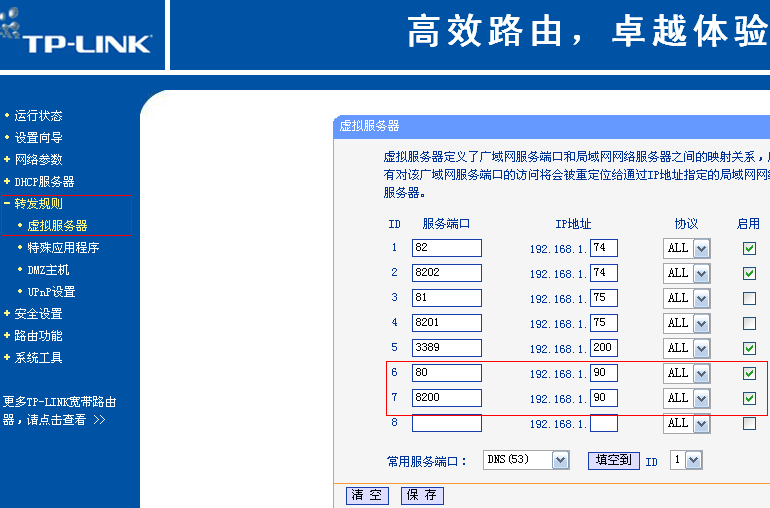

圖7（TP-Link 路由器）

第八步：保存設置后測試一下操作是否成功。在IE 中輸入域名：

如果可以訪問，說明設置成功。

網絡攝像機用戶使用手冊

附錄二 網絡攝像機在不同網絡環境下的訪問 1：局域網

有兩種方式可以在局域網中訪問網絡攝像機：靜態本地IP 方式和動態本地IP 方式

靜態本地IP 指的是網絡管理員分配的一個固定IP 地址給網絡攝像機，網絡拓?fù)淙缦聢D

網絡參數設置如下圖

設置步驟

第一步：通過IE 瀏覽器登錄網絡攝像機，打開網絡設置

第二步：填入由網絡管理員分配的IP 地址，例如：192.168.1.100 第三步：填入子網掩碼，例如：255.255.255.0

網絡攝像機用戶使用手冊 第四步：填入網關地址，例如：192.168.1.1

設置完參數后，點擊『設置』，新IP 地址在設備自動重啟后生效

2. 動態本地IP

動態IP 指在局域網內通過DHCP 服務器取得的IP 地址，網絡拓?fù)鋱D如下

網絡設置如下圖

用IE 瀏覽器登錄到網絡攝像機，打開『網絡設置』，點擊『自動獲得IP 地址』，點擊『設置』，設備自動重啟后，修改生效

3:Internet互聯網

你可以通過以下三種方式將網絡攝像機連接到互聯網上去

網絡攝像機用戶使用手冊

3.1公網IP

ADSL 等寬帶和路由器共享上網模式，ADSL 等寬帶和路由器3.2 PPPoE撥號上網模式

網絡攝像機連接到互聯網后，遠程用戶可以通過域名或IP 地址的形式直接訪問到網絡上的網絡攝像機

3.3 固定IP 模式

網絡拓?fù)鋱D如下圖

附錄三 圖像設置技巧

圖像設置是服務器至關重要的一個設置，因?yàn)樗苡绊戇@個系統的性能，直接關系到視頻質量，影響網絡性能等，所以在服務器的圖像設置重力求做到簡單但又能夠很靈活的適應各種系統各種網絡。

在一般的系統中提供了碼流和幀率可設，但僅僅用預先設好的幾個值很難適應不同的網絡，所以我們將一些高級設置也提供出來供用戶設置，以使您的系統在保證視頻質量的同時是網絡利用率達到最佳。

在服務器的圖像設置中包括了『碼率』、『幀率』、『關鍵幀間隔』、『位率類型』、『圖像質量』、『清晰度』等6項是我們在設置是要關心的。

下面我們分別介紹一下各個設置項的意義、他們是如何互相影響以及他們是如何影響網絡性能的。

碼率

是指編碼器每秒鐘能編出來的碼流的大小，單位是比特每秒，這個設置項是影響帶寬的最主要的因素，同時它也是其他設置項影響最多的設置項。當碼率越大時它所占的帶寬就越大，反之就越少。所以當網絡帶寬受限的時候，可以設置為定碼流，根據帶寬來調整一個比較合適的值。在定質量的情況下影響碼率的設置項主要包括：幀率、關鍵幀間隔、位率類型、圖像質量、清晰度等5項設置項。他們時如何影響的請參考下面介紹。 幀率

網絡攝像機用戶使用手冊

是指編碼器每秒鐘最大能編出來的視頻幀的數量，單位是幀每秒，這個設置項有三個功能，首先它告訴編碼器現在每秒要編所設置的幀數，第二當定碼流的時候，幀率改變時候比如當幀率變小，因?yàn)榫幋a器要保證目前設定的碼流，所以它根據當前設定的碼流，會提高每一幀的質量，所以在定碼流的情況下，減小幀率會提高視頻的質量，同時保證幀率不變。反之會降低視頻質量。第三當定質量的時候幀率越高，圖像越連續，碼率越大，反之圖像不連貫，碼率越小。

關鍵幀間隔

是指編碼器所編出來的幀（I 幀、B 幀、P 幀）中關鍵幀（I 幀）間的P 幀或者B 幀的個數，這個參數一般不改變它，默認采用25即可，如果改變的情況下，定碼率時這個值越大圖像質量越好，反之越差；定質量的情況下這個值越大碼率越大，反之碼率越小。

位率類型

選擇變碼流時前端將根據圖像的復雜度和運動狀況以及用戶配置『圖像質量』自動選擇一個比較合適的碼流，但是不會『碼率』超過；選擇定碼流時前端將碼流盡可能的控制在配置中的『碼率』值。

圖像質量

它是編碼器用來控制圖像質量的重要參數，這個參數只有在『位率類型』設置成變碼流時才有效

清晰度

它是用來控制圖像清晰度的一個設置項，共分為四級，1為最低，4為最高，定質量時圖像清晰度越高碼率越高，反之越低。定碼率時圖像清晰度越高碼率比較小時效果比較差，碼率比較大時圖像質量越好。

綜合以上, 我們在設置圖像時首先參考我們已經給定的幾種場合的參考值，然后根據上述情況調整。如果效果還比較差可根據上述說明進行比較大的調整。下表給出參考值：

網絡攝像機用戶使用手冊

注：在實際進行圖像設置時，一般根據系統實際情況，參考上述值再進

行一些微調即可。如果對圖像質量和帶寬都有比較嚴格的要求時，根據上述各個設置項的說明進行必要的調整。
