DNS 服務器配置與管理實驗：10月23號實驗項目名稱： DNS服務器配置與管理實驗項目性質：專業類所屬課程名稱：計算機網絡試驗計劃學時：4學時一、實驗的目的通過本實驗的學習，使學生了解并掌握DNS

DNS 服務器配置與管理實驗：

10月23號

實驗項目名稱： DNS服務器配置與管理

實驗項目性質：專業類

所屬課程名稱：計算機網絡

試驗計劃學時：4學時

一、實驗的目的

通過本實驗的學習，使學生了解并掌握DNS 服務器配置與管理的相關知識，訓練學生的實際動手能力，為今后繼續在計算機組網的學習奠定基礎。

二、實驗內容和要求

本實驗涉及了計算機網絡應用層DNS 協議的知識點。根據本實驗的特點、要求和具體條件，采用以集中講解，然后學生自主訓練為主的開放模式組織教學形式。

三、本實驗的基本原理和方法

DNS ：是域名系統（Domain Name System ）的縮寫，指在Internet 中使用的分配名字和地址的機制。域名系統允許用戶使用友好的名字而不是難以記憶的數字——IP 地址來訪問Internet 上的主機。

域名解析：就是將用戶提出的名字變換成網絡地址的方法和過程，從概念上講，域名解析是一個自上而下的過程。

四、實驗主要儀器設備和材料及其基本工作原理

安裝有Windows Server 2003的計算機及系統安裝光盤

五、實驗方法、步驟及結果測試

步驟：

一、域名服務器的安裝

右擊桌面上的網上鄰居——屬性——打開Internet 協議（TCP/IP）屬性

運行“控制面板”中的“添加/刪除程序”選項，選擇“添加/刪除Windows 組件”

選擇“網絡服務”復選框，并單擊“詳細信息”按鈕，出現如圖 “網絡服務”對話框。

在“網絡服務”對話框中，選擇“域名系統（DNS ）”，單擊“確定”按鈕，系統開始自動安裝相應服務程序。完成安裝后，在“開始”/“程序”/“管理工具”應用程序組中會多一個“DNS”選項，使用它進行DNS 服務器管理與設置。而且會創建一個systemrootsystem32dns文件夾，其中存儲與DNS 運行有關的文件，例如：緩存文件、區域文件、啟動文件等。

二、DNS 服務器的配置與管理

添加正向搜索區域

在創建新的區域之前，首先檢查一下DNS 服務器的設置，確認已將“IP地址”、“主機名”、“域”分配給了DNS 服務器。檢查完DNS 的設置，按如下步驟創建新的區域：

步驟一，選擇“開始”/“程序”/“管理工具”/“DNS”，打開DNS 管理窗口。

步驟二，選取要?jiǎng)?chuàng)建區域的DNS 服務器，右鍵單擊“正向搜索區域”選擇“新建區域”，如圖所示，出現“歡迎使用新建區域向?qū)А睂υ捒驎r(shí)，單擊“下一步”按鈕。

步驟三，在出現的對話框中選擇要建立的區域類型，這里我們選擇“標準主要區域”，單擊“下一步”，注意只有在域控制器的DNS 服務器才可以選擇“Active Directory集成的區域”。

步驟四，出現圖所示的“區域名”對話框時，輸入新建主區域的區域名，例如：zzpi.edu.cn ，然后單擊“下一步”，文本框中會自動顯示默認的區域文件名。如果不接受默認的名字，也可以鍵入不同的名稱。

步驟五，在出現的對話框中單擊“完成”按鈕，結束區域添加。新創建的主區域顯示在所屬DNS 服務器的列表中，且在完成創建后，“DNS管理器”將為該區域創建一個SOA 記錄，同時也為所屬的DNS 服務器創建一個NS 或SOA 記錄，并使用所創建的區域文件保存這些資源記錄，如圖所示。

添加DNS domain

一個較大的網絡，可以在zone 內劃分多個子區域，Windows 2000中為了與域名系統一致也稱為域（Domain ）。例如：一個校園網中，計算機系有自己的服務器，為了方便管理，可以為其單獨劃分域，如增加一個“ComputerDepartment”域，在這個域下可添加主機記錄以及其他資源記錄（如別名記錄等）。

首先選擇要?jiǎng)澐肿佑虻膠one ，如zzpi.edu.cn ，右鍵單擊選擇“新建域”，出現如圖7-8所示對話框，在其中輸入域名“ComputerDepartment”，單擊“確定”按鈕完成操作

在“zzpi.edu.cn”下面出現“ComputerDepartment”域，如圖所示。

添加DNS 記錄

創建新的主區域后，“域服務管理器”會自動創建起始機構授權、名稱服務器、主機等記錄。除此之外，DNS 數據庫還包含其他的資源記錄，用戶可自行向主區域或域中進行添加。這里先介紹常見的記錄類型：

（1）起始授權機構，SOA （Start Of Authority）：該記錄表明DNS 名稱服務器是DNS 域中的數據表的信息來源，該服務器是主機名字的管理者，創建新區域時，該資源記錄自動創建，且是DNS 數據庫文件中的第一條記錄。

（2）名稱服務器，NS （Name Server）：為DNS 域標識DNS 名稱服務器，該資源記錄出現在所有DNS 區域中。創建新區域時，該資源記錄自動創建。

（3）主機地址A （Address ）：該資源將主機名映射到DNS 區域中的一個IP 地址。

（4）指針PTR （Point ）：該資源記錄與主機記錄配對，可將IP 地址映射到DNS 反向區域中的主機名。

（5）郵件交換器資源記錄MX （Mail Exchange）：為DNS 域名指定了郵件交換服務器。在網絡存在E-mail 服務器，需要添加一條MX 記錄對應E-mail 服務器，以便DNS 能夠解析E-mail 服務器地址。若未設置此記錄，E-mail 服務器無法接收郵件。

（6）別名CNAME （Canonical Name）：僅僅是主機的另一個名字。

例如添加WWW 服務器的主機記錄，步驟如下：

步驟一，選中要添加主機記錄的主區域zzpi.edu.cn ，右鍵單擊選擇菜單“新建主機”。 步驟二，出現如圖7-10

所示對話框，在“名稱”下輸入新添加的計算機的名字，我們

的WWW 服務器的名字是web （安裝操作系統時管理員命名）。在“IP地址”文本框中輸入相應的主機IP 地址。

如果要將新添加的主機IP 地址與反向查詢區域相關聯，選中“創建相關的指針（PRT ）記錄”復選框，將自動生成相關反向查詢記錄，即由地址解析名稱 。

可重復上述操作重復添加多個主機，添加完畢后，單擊“確定”關閉對話框，會在“DNS管理器”中增添相應的記錄，如圖7-11所示，表示web （計算機名）是IP 地址為210.43.16.36的主機名。由于計算機名為web 的這臺主機添加在zzpi.edu.cn 區域下，網絡用戶可以直接使用web.zzpi.edu.cn 訪問210.43.16.36這臺主機。

DNS 服務器具備動態更新功能，當一些主機信息（主機名稱或IP 地址）更改時，更改的數據會自動傳送到DNS 服務器端。這要求DNS 客戶端也必須支持動態更新功能。

首先在DNS 服務器端必須設置可以接收客戶端動態更新的要求，其設置是以區域?yàn)閱挝坏模益I單擊要啟用動態更新的區域，選擇“屬性”，在出現如圖所示對話框，選擇是否要?jiǎng)討B(tài)更新。

添加反向搜索區域

反向區域可以讓DNS 客戶端利用IP 地址反向查詢其主機名稱，例如客戶端可以查詢IP 地址為210.43.16.17的主機名稱，系統會自動解析為dns.zzpi.edu.cn 。

添加反向區域的步驟如下：

步驟一，選擇“開始”/“程序”/“管理工具”/“DNS”，打開DNS 管理窗口。

步驟二，選取要?jiǎng)?chuàng)建區域的DNS 服務器，右鍵單擊“反向搜索區域”選擇“新建區域”，如圖所示，出現“歡迎使用新建區域向?qū)А睂υ捒驎r(shí)，單擊“下一步”按鈕。

步驟三，在出現的對話框中選擇要建立的區域類型，這里我們選擇“標準主要區域”，單擊“下一步”，注意只有在域控制器的DNS 服務器才可以選擇“Active Directory集成的區域”。

步驟四，出現圖所示對話框時，直接在“網絡ID”處輸入此區域支持的網絡 ID，例如：210.43.16，它會自動在“反向搜索區域名稱”處設置區域名“16.43.210.in-addr.arpa”。

步驟五，單擊“下一步”，文本框中會自動顯示默認的區域文件名。如果不接受默認的名字，也可以鍵入不同的名稱，單擊“下一步”完成。查看如圖

所示窗口，其中的“210.43.16.x Subnet”就是剛才所創建的反向區域。

反向搜索區域必須有記錄數據以便提供反向查詢的服務，添加反向區域的記錄的步驟如下：

步驟一，選中要添加主機記錄的反向主區域210.43.16.x Subnet，右鍵單擊選擇菜單“新建指針”。

步驟二，出現如圖所示對話框，輸入主機IP 地址和主機的FQNA 名稱，例如：Web 服務器的IP 是210.43.16.36，主機完整名稱為web.zzpi.edu.cn 。

可重復以上步驟，添加多個指針記錄。添加完畢后，在“DNS管理器”中會增添相應的記錄，如圖所示。

設置轉發器

DNS 負責本網絡區域的域名解析，對于非本網絡的域名，可以通過上級DNS 解析。通過設置“轉發器”，將自己無法解析的名稱轉到下一個DNS 服務器。

設置步驟：首先選中“DNS管理器”中選中DNS 服務器，單擊鼠標右鍵，選擇“屬性”/“轉發器”，在彈出的如圖所示的對話框中添加上級DNS 服務器的IP 地址。

圖中所示為本網用戶向DNS 服務器請求的地址解析，若本服務器數據庫中沒有，轉發由202.146.146.75解析。

DNS 客戶端的設置

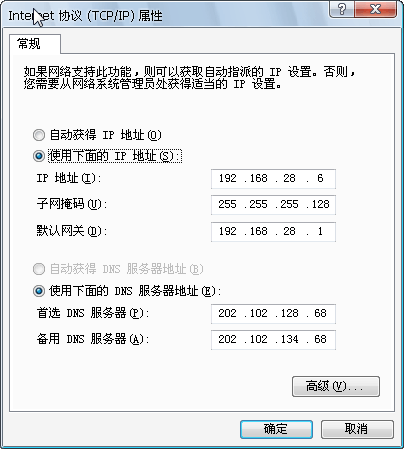

在安裝Windows 2000 professional 和Windows 2000 server的客戶機上，運行“控制面板”中的“網絡和撥號連接”，在打開的窗口中鼠標右鍵單擊“本地連接”，選擇“屬性”，在“本地連接屬性”對話框中選擇“Internet協議（TCP/IP）”/“屬性”，出現如圖所示對話框，在“首選DNS 服務器”處輸入DNS 服務器的IP 地址，如果還有其他的DNS 服務器提供服務的話，在“備用DNS 服務器”處輸入另外一臺DNS 服務器的IP 地址。

在安裝Windows 98的客戶機上，運行“控制面板”中的“網絡”，打開網絡屬性對話框，選擇對話框中的“Internet協議（TCP/IP）”/“屬性”，出現如圖所示的對話框，分別選擇IP 地址、DNS 、網關等標簽設置本機IP 地址、DNS 服務器的IP 地址以及網關地址的設定。
