VMware Workstation 中故障轉移集群配置指南

目錄

一、群集介紹........................................................ 3

二、群集專業術語.................................................... 3

三、實驗環境介紹及要求.............................................. 4

1、拓?fù)鋱D ....................................................... 4

2、軟件配置說明 ................................................. 4

(1) DC軟件配置信息 .......................................... 4

(2) Cluster Node A軟件配置信息 .............................. 4

(3) Cluster Node B軟件配置信息 .............................. 5

3、硬件配置要求 ................................................. 5

(1) 網卡..................................................... 5

(2) 共享磁盤................................................. 5

四、安裝群集前的準備工作............................................ 6

1、創建共享磁盤 ................................................. 6

(1) 創建用來保存共享磁盤的目錄............................... 6

(2) 創建仲裁磁盤............................................. 6

(3) 創建數據共享磁盤......................................... 7

(4) 驗證共享磁盤是否成功創建................................. 7

(5) 附加共享磁盤............................................. 8

2、網絡及系統配置 .............................................. 10

(1) 創建群集服務帳戶........................................ 10

(2) 添加群集A 記錄.......................................... 12

(3) ClusterNodeA上的共享磁盤配置 ........................... 12

(4) 網絡配置................................................ 16

(5) ClusterNodeB上的共享磁盤配置 ........................... 21

五、安裝群集服務................................................... 24

1、在A 節點上新建一個群集 ...................................... 24

2、將B 節點加入現有群集 ........................................ 29

六、配置群集服務................................................... 35

1、群集網絡配置 ................................................ 35

2、心跳適配器優先化 ............................................ 37

3、仲裁磁盤配置 ................................................ 38

4、創建一個啟動延遲（此操作非必需） ............................ 39

5、測試群集安裝 ................................................ 40

七、故障轉移測試................................................... 42

1、初級測試 .................................................... 42

2、高級測試 .................................................... 44

(1) 手工模擬故障1次........................................ 44

(2) 手工連續模擬故障4次.................................... 45

(3) 停止群集服務測試........................................ 47

(4) 模擬意外斷電時故障轉移.................................. 49

八、結束語......................................................... 50

一、群集介紹

服務器群集是一組協同工作并運行Microsoft 群集服務（Microsoft Cluster Service ，MSCS ）的獨立服務器。它為資源和應用程序提供高可用性、故障恢復、可伸縮性和可管理性。它允許客戶端在出現故障和計劃中的暫停時，依然能夠訪問應用程序和資源。如果群集中的某一臺服務器由于故障或維護需要而無法使用，資源和應用程序?qū)⑥D(zhuǎn)移到可用的群集節點上。

（說明:本文檔編寫的目的是為了幫助大家實現所關心的如何在VMWare Workstation 中完成典型群集的配置步驟，不會具體的涉及到如何安裝群集應用程序，如Exchange 群集等）

二、群集專業術語

節 點: 構建群集的物理計算機

群集服務: 運行群集管理器或運行群集必須啟動的服務

資 源: IP地址、磁盤、服務器應用程序等都可以叫做資源

共享磁盤: 群集節點之間通過光纖 SCSI 電纜等共同連接的磁盤柜或存儲

仲裁資源: 構建群集時，有一塊磁盤會用來仲裁信息，其中包括當前的服務狀態

各個節點的狀態以及群集轉移時的一些日志

資源狀態: 主要指資源目前是處于聯機狀態還是脫機狀態

資源依賴: 資源之間的依存關系

組 : 故障轉移的最小單位

虛擬服務器: 提供一組服務--如數據庫 文件和打印共享等

故障轉移: 應用從宕機的節點切換到正常聯機的節點

故障回復: 某節點從宕機狀態轉為聯機狀態后，仍然繼續宕機前的工作，為其他節點分流

三、實驗環境介紹及要求

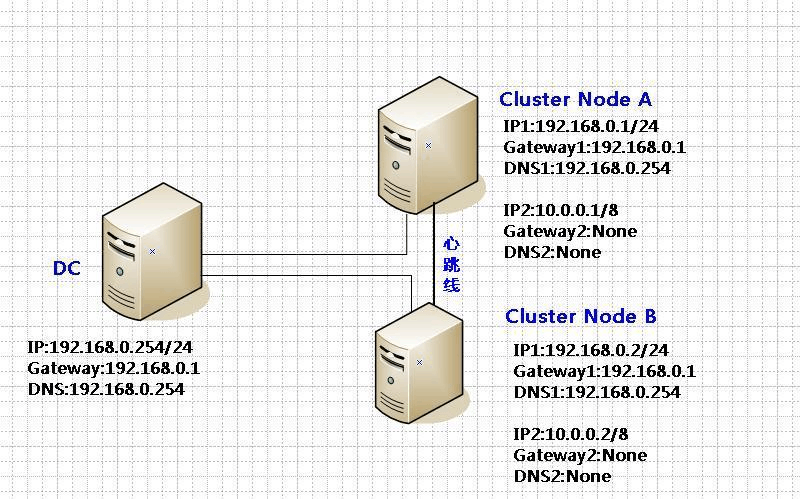

1、拓?fù)鋱D

2、軟件配置說明

(1) DC軟件配置信息

OS :Windows Server 2003 X86 SP1 中文企業版 Role : Active Directory域控制器

Domain :test.com

ServerName :DC.test.com

IP :192.168.0.254 （以“橋接”方式連接） Netmask :255.255.255.0

Gateway :192.168.0.254

(2) Cluster Node A軟件配置信息

OS : Windows Server 2003 X86 SP1 中文企業版 Role : Member Server

ServerName :ClusterNodeA.test.com

IP1:192.168.0.1 （以“橋接”方式連接）

Netmask1:255.255.255.0

Gateway1:192.168.0.1

Dns1:192.168.0.254

IP2:10.0.0.1 （以“VMnet2”方式連接）

Netmask2:255.0.0.0

Gateway2:None

DNS2:None

(3) Cluster Node B軟件配置信息

OS : Windows Server 2003 X86 SP1 中文企業版

Role : Member Server

ServerName :ClusterNodeB.test.com

IP1:192.168.0.2

Netmask1:255.255.255.0

Gateway1:192.168.0.1 （以“橋接”方式連接）

Dns1:192.168.0.254

IP2:10.0.0.2 （以“VMnet2”方式連接）

Netmask2:255.0.0.0

Gateway2:None

DNS2:None

3、硬件配置要求

(1) 網卡

1) 群集中的每個節點需要有兩個網卡。一個用來連接您的公共網絡，一個用來進行群集節點間的通訊，俗稱“心跳連接”。

2) 心跳線必須通過交叉線直接連接群集節點，不能通過任何路由設備。因?yàn)槿杭奶鴶?shù)據包的生存時間TTL 值為1。我們知道，數據包在每經過一個路由節點時，TTL 值都會減一。

(2) 共享磁盤

1) 除操作系統所在磁盤外，還需要兩個額外的SCSI 磁盤。一個用來做仲裁磁盤，另一個用來充當數據共享磁盤。

2) 共享磁盤必須位于系統驅動器所用的控制器以外的另一個控制器上。不要和操作系統所在磁盤使用同一個總線。

3) 所有共享磁盤，包括仲裁磁盤，必須在物理上附加到一個共享總線。

4) 仲裁磁盤空間大小最小50 MB 。為了得到最佳的NTFS 文件系統性能，建議采

用最小500 MB的磁盤分區。

5) 所有共享磁盤必須配置為基本磁盤，而不能為動態磁盤。

6) 共享磁盤不支持軟件容錯，不要再試圖對共享磁盤做軟RAID 。

7) 如果您使用的是64位版本的Windows Server 2003的系統，需要注意的是，

所有共享磁盤必須配置為主引導記錄（MBR ），也就是建立主分區。也不要試圖配置為GPT 磁盤，因?yàn)樗荒茏鳛槿杭疟P得到支持。

8) 群集磁盤上的所有分區必須格式化為NTFS 。

9) 群集節點的操作系統必須采用同架構的版本，不能節點A 采用32位系統，而

節點B 卻使用64位系統。

(說明:在本次實驗中，模擬的SCSI 共享磁盤柜均是通過VMware Workstation自帶的相關工具來創建)

四、安裝群集前的準備工作

1、創建共享磁盤

(1) 創建用來保存共享磁盤的目錄

在本實驗中，我在D:Virtual Machines 目錄下新建了一個ShareDisks 文件夾，用來保存后面兩個操作建立的虛擬仲裁磁盤文件和數據磁盤文件。

(2) 創建仲裁磁盤

進入VMware Workstation軟件安裝目錄，在命令提示符窗口敲入如下命令: vmware-vdiskmanager.exe -c -s 600Mb -a lsilogic -t 2 “D:Virtual MachinesShareDisks”

Quorum.vmdk

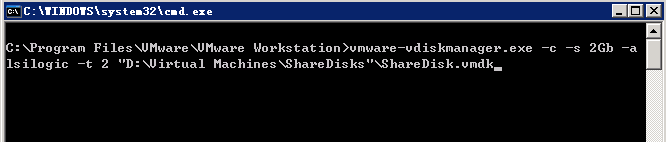

(3) 創建數據共享磁盤

進入VMware Workstation軟件安裝目錄，在命令提示符窗口敲入如下命令: vmware-vdiskmanager.exe -c -s 2Gb -a lsilogic -t 2 “D:Virtual MachinesShareDisks”

ShareDisk.vmdk

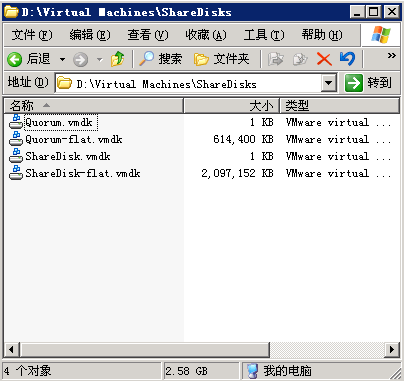

(4) 驗證共享磁盤是否成功創建

進入D:Virtual MachinesShareDisks中，可以看到步驟2、3創建的4個虛擬磁盤文件。

(5) 附加共享磁盤

通過前面的操作，我們已經成功的創建了群集所需要的共享磁盤。接下來將虛擬磁盤文件附加到ClusterNodeA 和ClusterNodeB 上。

1) 進入ClusterNodeA 所對應的虛擬系統目錄(不是虛擬機軟件安裝目錄) ，找

到.vmx （VMware 配置文件），用記事本打開，添加如下記錄:

disk.locking = "false"

diskLib.dataCacheMaxSize = "0"

scsi1.present = "TRUE"

scsi1.virtualDev = "lsilogic"

scsi1:5.present = "TRUE"

scsi1:5.fileName = "D:Virtual MachinesShareDisksQuorum.vmdk"

scsi1:6.present = "TRUE"

scsi1:6.fileName = "D:Virtual MachinesShareDisksShareDisk.vmdk"

2) 在ClusterNodeB 上重復前一個操作，并做相應的修改。

3) 關閉VMware Workstation軟件后再次打開，會發現先前創建的共享磁盤均附

加到ClusterNodeA 和ClusterNodeB 上了。

從上兩個圖中可以看出:

1) 共享磁盤屬于SCSI 通道1，和系統盤SCSI 通道0不在一個共享總線上，符合

集群需求

2) 共享磁盤的仲裁磁盤和數據磁盤均位于SCSI 通道1上，亦符合集群需求

2、網絡及系統配置

(1) 創建群集服務帳戶

1） 群集服務需要一個屬于可運行群集服務的每個節點上的本地管理員組成員的域用戶帳戶。因?yàn)榘惭b群集服務時需要用到這個用戶名和密碼，所以該用戶帳戶必須在配置群集服務前予以創建。該用戶帳戶只能專門用于運行群集服務，而不能屬于個人。建議該賬戶是普通域賬戶，而不是域管理員賬戶。

2） 如下圖所示，必須勾選“密碼永不過期”，建議同時將“用戶不能更改密碼”勾選。當然，如果您希望每次密碼到期前都手工重設密碼，以便在您的工作周報中多一個已完成的工作記錄，我不反對。
