8.4 項目實施

8.4.1 任務1 ： 基于Windows Server 2003的DHCP 的實現和應用

1．項目任務

某高校已經組建了學校的校園網，然而隨著筆記本電腦的普及，教師移動辦公室以及學生移動的現象越來越多，當計算機從一個網絡移動到另一個網絡時，需要從新獲知網絡的IP 地址、網關等信息，并對計算機進行設置。這樣，客戶端就需要知道整個網絡的部署情況，默認網關是多少等信息，不僅用戶覺得繁瑣，同時也為網絡管理員規劃網絡分配IP 地址帶來了困難。網絡中的用戶需要無論出于網絡中什么位置，都不需要配置IP 地址、默認網關等信息就能夠上網。這就需要在網絡中部署DHCP 服務器。

2．任務目標

●

●

●

●

●

●

●

●

● 了解DHCP 服務器在網絡中的作用； 了解TCP/IP網絡中IP 地址的分配方式和特點； 理解DHCP 的工作過程； 掌握DHCP 服務器的基本配置； 掌握DHCP 的配置和測試； 掌握常用DHCP 選項的配置； 理解在網絡中部署DHCP 服務器的解決方案； 掌握DHCP 服務器中繼代理的配置； 掌握Windows Server 2003的DHCP 服務器的安裝和配置方法；

3．方案設計

部署DHCP 之前應該進行規劃，明確哪些IP 地址用于分配給客戶端（即作用域中包含的IP 地址），哪些用于手工指定給特定的服務器。在一個私有192.168.11.0的網段上，子網掩碼255.255.255.0，IP 地址規劃如下：

(1) DHCP 服務器IP 地址為192.168.11.240，名稱為子網1，可分配的IP 地址為

192.168.11.2~192.168.11.254。

(2) 默認網關地址為192.168.11.254。

(3) 固定地址的服務器地址：192.168.11.240~192.168.11.254，保留用于DHCP 、Web 、FTP 、

WSUS 等服務器使用。

(4) DNS 服務地址：202.99.160.68。根據以上要求，本項目實施的網絡拓撲結構如圖8.1所

1

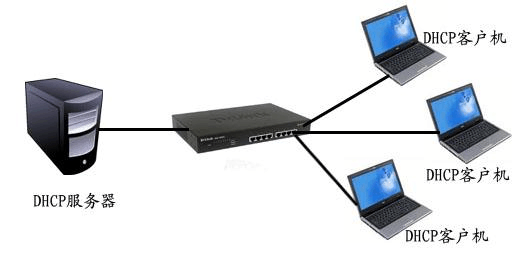

圖8.1 DHCP 服務器網絡拓撲圖

4．設備清單

為了搭建如圖8.1所示的網絡環境，需要的設備和連線主要包括：

(1) 安裝Windows Server 2003的2003的PC1臺；

(2) 計算機2臺（Windows XP系統）；

(3) 直通線3臺；

(4) 交換機1臺；

5．實施步驟

步驟1：硬件安裝。

按照圖8.1所示將4臺計算機通過直通線連接到交換機上，搭建本實訓網絡環境。 步驟二：進行TCP/IP設置。

因為要配置DHCP 服務器，客戶機通過DHCP 自動獲得IP 地址等信息，故客戶機吧需要配置IP 地址；而充當DHCP 服務器的計算機需要配置IP 地址設置為192.168.11.240，子網掩碼為255.255.255.0，網關為192.168.11.1。

步驟三：安裝DHCP 服務器。

(1) 選擇“開始”→“控制面板” →“添加/刪除程序”命令，打開“添加或刪除程序”窗

口，單擊“添加/刪除程序Windows 組件”，打開“Windows 組件向?qū)А睂υ捒?，選中“網絡服務”復選框，單擊“詳細信息”按鈕，在打開的“網絡服務”對話框，選中“動態主機配置協議”復選框，如圖8.2所示，然后單擊“確定”按鈕。

圖8.2 DHCP 服務安裝過程

（2）單擊“下一步”按鈕，Windows 組件向?qū)瓿蒁HCP 服務的安裝，并從Windows Server

2003安裝光盤中復制所需文件，如圖8.3。

2

圖8.3 配置組件

（3）重新啟動計算機，完成DHCP 服務安裝。安裝完畢后，在管理工具中多了DHCP 選項。 步驟四：DHCP 服務器的授權。

（1） 以Administrator 身份登錄。

（2） 選擇“開始”→“程序”→“管理工具”→DHCP 命令，進入DHCP 控制臺窗口。

如圖8.4。

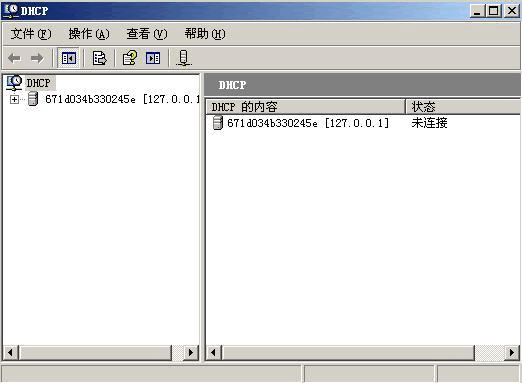

圖8.4 DHCP 界面

（3） 右擊DHCP ，從彈出的快捷菜單中選擇“DHCP 管理授權的服務器”選項，彈出“管

理授權的服務器”對話框，單擊“授權”按鈕，彈出“授權DHCP 服務器”對話框，在“名稱或IP 地址”文本中輸入DHCP 服務器的名稱或IP 地址，在這里輸入

3

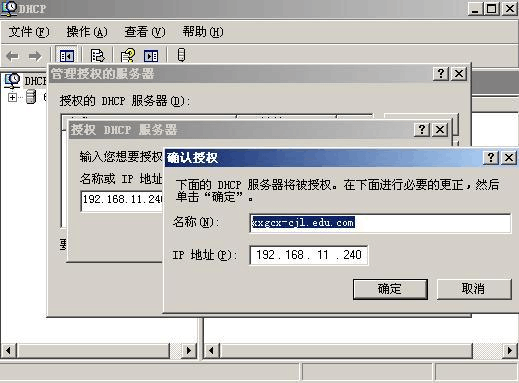

“192.168.11.240”，單擊“確定”按鈕，彈出“確認授權”對話框，顯示DHCP 服務器的名稱和IP 地址，如圖8.5。

圖8.5 授權DHCP 服務器

步驟五：DHCP 服務器配置。

(1) 新建作用域

① 右擊DHCP 服務器的計算機名，在彈出的快捷菜單中選擇“新建作用域”命令，打開

“新建作用域向?qū)А睂υ捒?，單擊“下一步”按鈕，顯示“作用域界面”。在這里建立“子網1” 的作用域。

② 在“名稱”文本框中輸入“子網1”，在“描述”文本框中輸入“為子網1的用戶分配

IP 地址”，如圖8.6所示。

圖8.6 “新建作用域向?qū)А睂υ捒?/p>

③ 單擊“下一步”按鈕，顯示“IP 地址界面”。在“起始IP 地址”文本框中輸入此作用 4

域的開始IP 地址192.168.11.2，在“結束IP 地址”中文本框中輸入此作用域的IP 地址192.168.11.254，“長度”文本框中會按照標準掩碼自動為24，此時“子網掩碼”文本框的數值自動為255.255.255.0，如圖8.7。

.

圖8.7 “IP 地址范圍”界面

④ 單擊“下一步”按鈕，顯示“添加排除”界面，如圖8.8所示，可設置在上一步設置的

IP 地址范圍中哪一小段IP 范圍不分配給客戶機。在此設置排除地址為192.168.11.240~192.168.11.254，單擊“下一步”按鈕，顯示“租約期限”界面，如圖

8.8所示，可設置客戶機從DHCP 服務器租約地址使用的時間長短，默認為8天。

圖8.8 “添加排除”界面

5

圖8.9 “租約期限”界面

⑤ 單擊“下一步”按鈕，顯示“配置DHCP 選項”界面，選中“是，我想現在配置這些

選項”，如圖8.10。

.

圖8.10 配置DHCP 選項

⑥ 單擊“下一步”按鈕，顯示“路由器（默認網關）”界面，如圖8.11所示，在“IP 地

址”文本框中輸入當前子網的網關地址192.168.11.1，單擊“添加”按鈕。

6

圖8.11 路由器（默認網關）

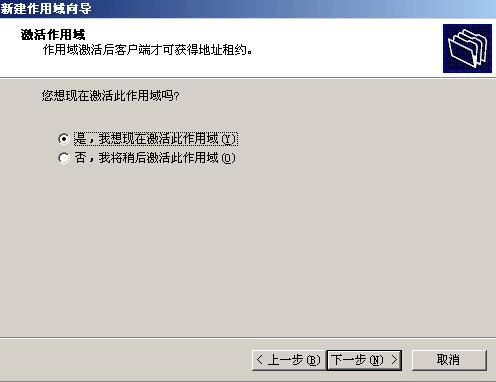

⑦ 單擊“下一步”按鈕，顯示“激活作用域”界面，選中“是，我想現在激活作用域”， 單擊“下一步”按鈕，單擊“完成”按鈕，如圖8.12。

.

圖8.12 域激活作用域

(2) 查看DHCP 服務器

① 選擇“開始”→“控制面板” →“管理工具” →“計算機管理”命令， 進入“計

算機管理”界面，單擊“服務和應用程序”，選中“DHCP ”，如圖8.13。.

7

圖8.13 計算機管理

(3) DHCP 客戶機的測試

在命令提示符方式下，利用ipconfig 命令可查看IP 地址的獲得；利用ipconfig/all命令可詳細的IP 地址；利用ipconfig/release命令可釋放獲得的IP 地址；利用ipconfig/renew命令重新獲得IP 地址。

8.4.1 任務2： 架設單位內部DNS 并提供域名解析服務

1．項目任務

有一所高等院校，組建學校的校園網并架設單位內部的web 和FTP 服務器，同時單位內部的計算機接入互聯網，現需要安裝并配置一臺DNS 服務器為校園網內部的用戶提供DNS 服務，使用戶能夠使用域名訪問單位內部的Web 網站和FTP 服務器以及互聯網上的各個網站。

2．任務目標

● 掌握DNS 服務器的安裝方法；

●

● 掌握正向和反向查找區域的建立方法； 掌握DNS 服務器的測試方法；

3．方案設計

邢臺職業技術學院建立校園網后需要為單位的內部局域網提供DNS 服務，使用戶能能夠使用域名訪問內部的計算機和網站。要求如下：

(1) 服務器端：在一臺計算機上安裝windows server 2003，設置IP 地址為192.168.11.244，子網掩碼為255.255.255.0；設置主機域名與IP 地址的對應關系，host.xpc.edu.cn 對應192.168.11.250/24，文件傳輸服務器ftp.xpc.edu.cn 對應的192.168.11.250；設置轉發器為202.99.160.68。

(2) 客戶端：設置DNS 服務器為192.168.11.244，啟用客戶端計算機IE ，訪問www.xpc.edu.cn ，并訪問Internet 。

(3) 在DOS 環境下，通過“ping 域名”命令可以將域名解析為IP 地址。使用ping 解析www.sina.com.cn ，www.263.net ，www.yahoo.com.cn ，www.xpc.edu.cn ，www.sohu.com 等主機對應的IP 地址。

8

根據以上要求，本項目實施的網絡拓撲圖如圖8.14所示。

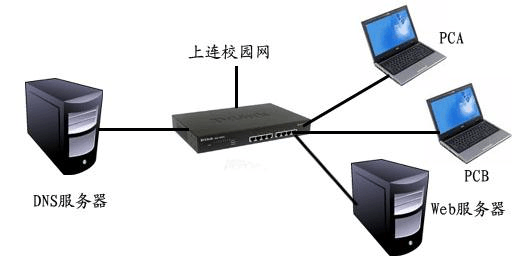

圖8.13 DNS配置網絡拓撲結構圖

4．材料清單和設備

為了搭建圖8.26所示的網絡環境，需要如下設備：

（1）安裝windows server 2003 的PC2臺，一臺作DNS 服務器，一臺作WEb 服務器；

（2）安裝windows XP的計算機2臺，這臺計算機已連入校園網。

5．實施過程

步驟1：硬件連接。

按照圖8.14所示，搭建DNS 服務器配置網絡模型圖。

步驟2：設置IP 地址及測試連通性。

設置各計算機的IP 地址、子網掩碼、網關、如表8.1所示。

表8.1 設置各計算機

使用ping 測試各計算機之間的連通性。如果全通繼續進行，否則檢測網線及計算機的配置，直到各計算機之間全部連通。

步驟3：安裝DNS 服務器。

(1) 選擇“開始”→“控制面板” →“添加/刪除程序”命令，打開“添加或刪除程序”窗

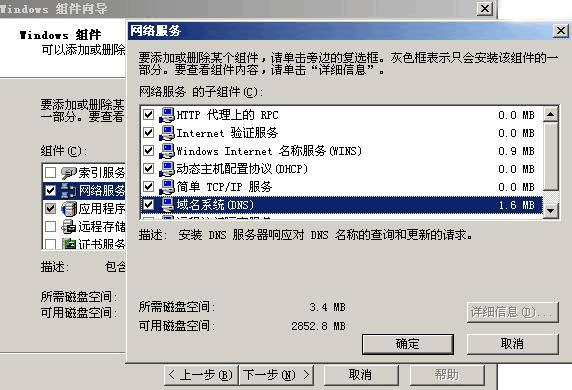

口，單擊“添加/刪除程序Windows 組件”，打開“Windows 組件向?qū)А睂υ捒?，選中“網絡服務”復選框，單擊“詳細信息”按鈕，在打開的“網絡服務”對話框，選中“域名系統DNS ”復選框，如圖8.14所示，然后單擊“確定”按鈕。 9

圖8.13 DNS 服務安裝過程

（2）單擊“下一步”按鈕，Windows 組件向?qū)瓿蒁HCP 服務的安裝，并從Windows Server

2003安裝光盤中復制所需文件，如圖8.14。

圖8.14 配置組件

（3）重新啟動計算機，完成DNS 服務安裝。安裝完畢后，在管理工具中多了DNS 選項。 步驟4：DNS 服務器的配置。

在安裝有DNS 服務的windows server 2003服務器中，配置滿足任務要求的DNS 服務器，步驟如下：

(1) 啟動windows server 2003服務器，選擇“開始”→“管理工具”→DNS 命令，進入DNS

管理與配置界面。

10
