實驗八（4）：DNS 服務器的安裝和配置

一. 實驗?zāi)康?/p>

1. 學會用Windows 2003 建立DNS 服務器。

2. 了解 DNS 服務組件的構成。

3. 了解如何使用工具軟件測試DNS 服務。

4. 掌握DNS 服務配置文件的存儲位置和內容。

5. 掌握DNS 服務器配置中主要參數及其作用。

6. 掌握DNS 服務器的安裝、配置和管理過程。

二. 實驗設備及環境

1. 安裝Windows 2003 server的計算機2臺；

2. 計算機已經建立網絡連接；

3. 采用TCP/IP協議進行通信。

三. 實驗基礎知識

域名服務（Domain Name Service ）是一個Internet 和TCP ／IP 的服務，用于映射網絡地址號碼。也可以說成是尋找Internet 域名并將它轉化為IP 地址的系統。域名是有意義的，容易記憶的Internet 地址。因?yàn)橹С忠粋€(gè)中心式的域名列表是不現實的，域名和IP 地址是分布式存放的。您的請求首先到達地理上比較近的主機，如果尋找不到此域名，主機會將您的請求向遠方的主機發送

DNS 域名采用客戶機/服務器模式模樣進行解析。在Windows 系統操作中都集成了DNS 客戶機軟件。下面以Web 訪問為例介紹DNS 的域名解析的過程，一個完整的域名解析過程如下。

⑴ 在Web 瀏覽器中輸入地址http://www.wang.com (為了說明原理而虛構的域名) ，Web 瀏覽器將域名解析請求交給自己計算機上集成的DNS 客戶機軟件。

⑵ DNS客戶機軟件向指定的IP 地址的DNS 服務器發出域名解析請求：【請問www.wang.com 代表的Web 服務器的IP 地址是多少】。

⑶ DNS服務器在自己建立的域名數據庫中查找是否與【www.wang.com 】相匹配的記錄。域名數據庫存儲的是DNS 服務器自身能夠解析的數據。

⑷ 域名數據庫將查詢結果反饋給DNS 服務器。如果在域名數據庫中存在匹配的記錄

【www.wang.com 對應的IP 地址為192.168.158.83的Web 服務器】，則轉入第⑼。 ⑸ 如果在域名數據庫中不存在匹配的記錄，DNS 服務器將訪問域名緩存。域名緩存存儲的是從其它DNS 服務器轉發的域名解析結果。

⑹ 域名緩存將查詢結果反饋給DNS 服務器，若緩存中查詢到指定的記錄，則轉入第⑼。 ⑺ 若在域名緩存中也沒有查詢到指定的記錄，則按照DNS 服務器的設置轉發域名解析請求到其它的DNS 服務器上進行查找。

⑻ 其它DNS 服務器將查詢到的結果反饋給DNS 服務器

四. 實驗內容

1. 該區域中添加主機記錄. 別名. 郵件交換器

2. 新建一個反向搜索區域，然后配置該區域，主要是在該區域中添加主機指針

3. 用委派和直接生成方式建立兩個子域

4. 配置DNS 客戶機

5. 使用 ping 命令或者 nslookup 命令測試服務器是否正常工作

五. 實驗步驟

1. 安裝DNS 服務器 (是否加粗)

⑴ 啟動【添加／刪除程序】，之后出現［添加／刪除程序］對話框；

⑵ 單擊【添加／刪除Windows 組件】，出現【W(wǎng)indows 組件向?qū)А繉?duì)話框，從列表中選擇［網絡服務］；

⑶ 單擊【詳細信息】，從列表中選取【域名服務系統（DNS ）】，單擊【確定】按鈕； ⑷ 單擊【下一步】，輸入到Windows 2003 Server的安裝源文件的路徑，單擊【確定】開始安裝DNS 服務；

⑸ 單擊【完成】按鈕回到【添加／刪除程序】對話框后，單擊【關閉】按鈕； ⑹ 關閉【添加／刪除程序】窗口。

安裝完畢，在管理工具中多一個DNS 控制臺（安裝結束后不用重新啟動計算機）。

2.DNS 服務程序的配置

在域cz.net 中，有這樣幾臺計算機需要加到DNS 服務器中。

1）cz.net 的郵件服務器名為mail.cz.net ，IP 地址為192.168.0.1。

2）cz.net 的WWW 服務器名為www.cz.net ，IP 地址為192.168.0.2。

3）cz.net 的FTP 服務器名為FTP.cz.net ，IP 地址也為192.168.0.2，即和WWW 服務器同一臺。

4) cz.net中的主DNS 服務器名為ns.cz.net ，IP 地址為192.168.0.10。

因?yàn)橐ㄗ约旱挠蛎?wù)，將自己的機器作為域名服務器，所以要修改自己機器的名稱為NS ，域名修改為【cz.net 】，現在這臺服務器名稱為ns.cz.net 。配置步驟：

創建cz.net 區域。

⑴ 打開【開始】－【程序】－【管理工具】－【DNS 】

圖5-1 【DNS 管理控制臺】

⑵ 添加【正向搜索區域】。右鍵單擊【正向搜索區域】，單擊【新建區域】-【新建區域向?qū)А俊?/p> ,

圖5-2 【新建區域向?qū)А?/p>

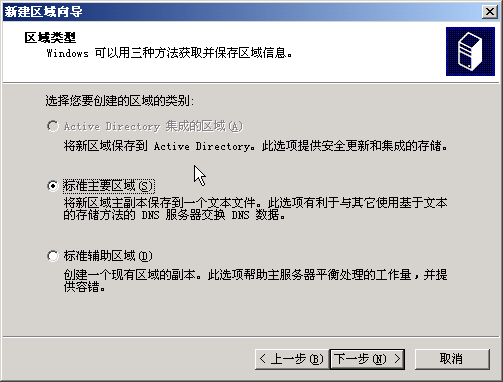

單擊【下一步】，本域名作為主域名服務器，選擇【標準主要區域】，如果作為輔助域名服務，則選擇【標準輔助區域】。

圖5-3 【創建主區域】

(3) 單擊【下一步】，輸入?yún)^(qū)域名稱【cz.net 】。

圖5-4輸入?yún)^(qū)域名稱

(4)單擊【下一步】，創建新文件，文件名采用默認名，為【cz.net.dns 】。

(5)單擊【下一步】，完成【新建區域向?qū)А俊?/p>

圖5-5 完成新建區域

3. 創建反向搜索區域。反向搜索區域不一定非要?jiǎng)?chuàng)建，但是加上它，可以使用NSLOOKUP 工具來診斷你的DNS 服務器故障。

⑴ 右鍵單擊【反向搜索區域】，單擊【新建區域】，按【新建區域向?qū)А繂螕簟鞠乱徊健竣?填入IP 地址網絡號192.168.0。

圖5-6 輸入網絡號

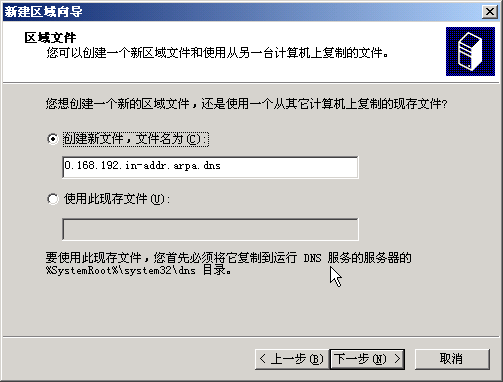

⑶ 單擊【下一步】，創建區域文件【0.168.192.in-addr.arpa.dns 】。

圖5-7 創建區域文件

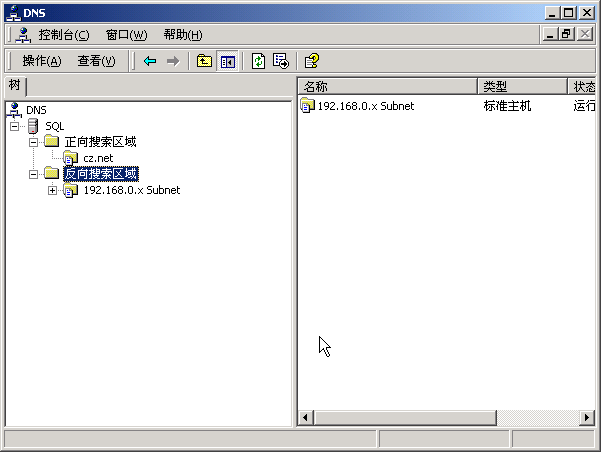

⑷ 單擊【下一步】，單擊【完成】，完成【反向搜索區域】的安裝。這樣你就擁有了兩個區域，正向搜索區域和反向搜索區域，如圖所示。

圖5-8 完成反向區域設置

⑸ 域的屬性設置

右鍵單擊【cz.net 】，單擊【屬性】，就彈出帶有五個頁簽的屬性窗口。如圖所示。

圖5-9 域的屬性

第一個頁簽是【常規】，區域文件名【cz.net.dns 】在【C:WINNTSYSTEM32】下，可以先備份下來，以便發生災難時的修復。默認情況下，【允許動態更新（w ）】為【否】，如果你想讓這臺DNS 服務器為Windows 2003的域提供服務的話，會引起問題的，因此將【否】改為【是】。同樣，右鍵單擊【192.168.0.x Subnet】，單擊【屬性】，修改【允許動態更新】為【是】。

4. 創建記錄

⑴ 創建主機記錄即A 記錄

A 記錄：將主機名與IP 地址聯系起來。

右擊【cz.net 】，單擊【新建主機】，輸入名稱【W(wǎng)WW 】，IP 地址【192.168.0.2】，即成功地創建了主機www.cz.net 。

圖5-10 創建A 記錄（1）

圖5-11 創建A 記錄（2）

⑵ 創建MX 記錄

MX 記錄：識別指定機器和域的郵件服務器

右擊【cz.net 】，選擇【新建郵件交換器】，在郵件服務器下輸入【mail.cz.net 】，這要輸入全名，否則有可能和別的域同名。默認情況下，DNS 服務器提供的郵件服務器優先級為10，如果這個域中只有一個郵件服務器，這值多大都沒關系。如果有多個郵件服務器，優先級越小，級別越高。

⑶ 創建別名CNAME 記錄

CNAME 記錄：允許為一個IP 地址額外添加一個名字。

我們已經添加了一臺WWW 服務器，現在這臺服務器又作為FTP 服務器，我們要給它另起一個名稱。

右擊【cz.net 】，選擇【新建別名】，在別名欄填入【FTP 】，因?yàn)槭峭粋€(gè)域，不能填全名，否則須填完整的名稱。在下一欄填入目標主機完全的合格名稱【www.cz.net 】。再單擊

【確定】即可。

通過以上步驟，我們?cè)谡蛩阉鲄^(qū)域創建了四條記錄。

圖5-12 DNS正向區域創建的記錄

⑷ 設置反向查詢記錄

右擊【反向搜索區域】下的【192.168.0.x Subnet】選擇【新建指針】，主機IP 號為192.168.0.2，主機名為www.cz.net ，單擊【確定】則建立了一個IP 地址到域名的PTR 記錄。

圖5-13 設置反向查詢記錄

5. DNS 配置測試

選擇【控制面板】的【管理工具】的【服務】，可停止/啟動DNS 服務。DNS 安裝完成后，

已自動啟動。

圖5-14 啟動【服務】

下面我們檢測DNS 服務器運行是否正常。

單擊【開始】－【運行】，輸入CMD 命令，進入命令提示符下，輸入NSLOOKUP ，我們注意到它的Address 是192.168.0.10，服務名是ns.cz.net 。

此時，已知ip 與域名進行了綁定。

圖5-15 用NSLOOKUP 測試DNS

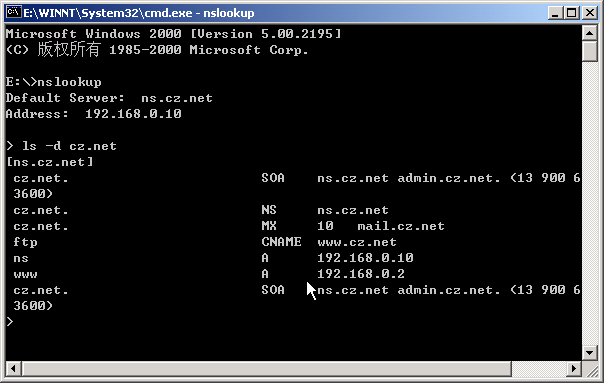

⑴ 輸入ls –d cz.net，結果是顯示DNS 服務器所知道的有關cz.net 的每一條信息。 如下圖：

圖5-16 顯示DNS 配置記錄

⑵ 輸入ns.cz.net ，解析結果為IP 地址:192.168.0.10；輸入www.cz.net ，解析結果為192.168.0.2，這是正向解析結果。

圖5-17 正向解析域名

⑶ 輸入192.168.0.2，解析為www.cz.net ；輸入192.168.0.10，解析為ns.cz.net ，這是反向解析。

圖5-18 反向解析IP 地址

⑷ 退出NSLOOKUP ，輸入EXIT 。測試結束，以上測試說明配置正確。

六. 實驗報告

1．請畫出本實驗中各種設備的拓?fù)浣Y(jié)構圖，并標明IP 地址和所提供的服務。

2．分別敘述驗證DNS 正向和反向搜索的方法和結果。

3．舉例說明域名轉換過程。

七. 問題與思考

系統中的DNS 服務的新特征是什么？可以利用哪些方法來啟動DNS 服務？
