網絡高等教育專 科 生 畢 業 大 作 業題 目：Windows Server 2003中DNS 服務器的搭建與維護 學習中心： 層

網絡高等教育

專 科 生 畢 業 大 作 業

題 目：

Windows Server 2003中DNS 服務器的搭建與維護 學習中心： 層 次： 高中起點?？? 專 業： 計算機應用技術 年 級： 學 號： 學 生： 指導教師： 完成日期：

Windows Server 2003中DNS 服務器的搭建與維護

內容摘要

本次畢業大作業是由大連理工大學網絡教育學院統一命題，由本人自主選擇的一項面向網絡工程的技術開發型課題，主要內容是在Windows Server 2003網絡操作系統中創建用于域名解析的DNS 服務器，并進行相應的配置和管理。DNS 服務器從搭建到測試的整個實驗過程，均在工作單位的局域網環境中進行，并順利完成。

關鍵詞：

服務器；DNS ；安裝；部署；測試；維護 I

Windows Server 2003中DNS 服務器的搭建與維護

目 錄

內容摘要 ........................................................................................................................... I

引 言 .............................................................................................................................. 1

1 DNS 概述 ................................................................................................................... 2

1.1 域名空間 ......................................................................................................... 2

1.2 域名解析 ......................................................................................................... 2

1.3 域名服務器 ..................................................................................................... 3

2 準備工作 .................................................................................................................... 4

2.1 實驗環境 ......................................................................................................... 4

2.2 項目要求 ......................................................................................................... 4

2.3 安裝DNS 服務器 ............................................................................................. 4

3 部署主DNS 服務器 .................................................................................................. 6

3.1 創建正向查找區域 ......................................................................................... 6

3.2 創建反向查找區域 ......................................................................................... 8

3.3 創建資源記錄 ................................................................................................11

3.3.1 創建主機(A)資源記錄 [將域名映射成IP 地址] ...........................11

3.3.2 創建主機別名(CNAME)資源記錄 ...................................................... 13

3.3.3 創建指針(PTR)資源記錄 [將IP 地址映射成域名] ...................... 14

4 部署輔助DNS 服務器 ............................................................................................ 16

4.1 創建輔助區域 ............................................................................................... 16

4.2 區域復制 ....................................................................................................... 19

5 測試DNS 服務器 .................................................................................................... 20

5.1 配置DNS 客戶端 ........................................................................................... 20

5.2 測試資源記錄 ............................................................................................... 21

6 維護DNS 服務器 .................................................................................................... 23

6.1 清除DNS 緩存 ............................................................................................... 23

致 謝 ............................................................................................................................ 24

參考文獻 ........................................................................................................................ 25

II

Windows Server 2003中DNS 服務器的搭建與維護

引 言

當TCP/IP正式成為互聯網事實上的工業標準后，隨著Internet 規模的擴大，出現了一些迫切需要解決的問題，其中最重要的就是實現IP 地址與域名的轉換。眾所周知，在網絡中唯一能夠用來標識計算機身份和定位計算位置的方式就是IP 地址，但網絡中存在著許多服務器，記憶這些純數字的IP 地址不僅枯燥無味，而且容易出錯。如果將這些IP 地址與形象易記的域名一一對應，使用戶在訪問服務器或網站時不是使用IP 地址，而是使用簡單易記的域名，這樣就可以解決易記與尋址不能兼顧的問題。

DNS （Domain Name System域名系統）是Internet 和本地局域中最重要的服務之一，屬于TCP/IP協議族中的標準服務，它解決了IP 地址與域名的互相轉換問題。

通過安裝了域名系統的DNS 服務器，可以將用戶輸入的域名自動翻譯成相應的IP 地址，從而使網絡服務的訪問變得更加簡單，對于網站的推廣發布也起到了極其重要的作用。

本課題的主要目的包括：

1、通過學習，了解DNS 的基本原理和相關知識；

2、通過實驗，達到熟練搭建與維護DNS 服務器的能力。

1

Windows Server 2003中DNS 服務器的搭建與維護

1 DNS概述

1.1 域名空間

DNS 的命名系統是一種稱作域名空間（Domain Name Space）的層次性的邏輯樹形結構，它的核心思想是分級。

域名空間分為四層（如圖1-1所示）：

①、根 域：位于域?qū)哟谓Y(jié)構的最高層，由InterNIC 管理，以尾部句點來表

示，如“ www.microsoft.com.” ，一般都不需要表示出來。

根域服務器中并沒有保存任何網址，只具有初始指針指向第一

層域，也就是項級域。

②、頂級域：位于根域之下，由InterNIC 管理，數目有限且不能輕易變動。

一般分為地理域（各個國家地區的頂級域）和機構域（各種組

織的頂級域）兩類，如“ .cn ” 、“ .com ” 。

③、子 域：位于頂級域之下的二級域，通常由域名的申請者自己定義，如

“ .microsoft.com ” 。

④、主 機：位于DNS 樹中的末端節點并標識特定的資源，由各個域的管理

員自行建立，如“ www.microsoft.com ” 。 主 機

根 域 頂級域 子 域 圖1-1 域名空間的層次結構

1.2 域名解析

DNS 客戶端向DNS 服務器提出查詢請求，DNS 服務器作出響應的過程稱為域名

2

Windows Server 2003中DNS 服務器的搭建與維護

解析。

域名解析分為兩類：

①、正向解析：DNS 客戶端向DNS 服務器提交域名來查詢IP 地址。

②、反向解析：DNS 客戶端向DNS 服務器提交IP 地址來查詢域名。

域名的查詢方式分為兩種：

①、遞歸查詢：是DNS 客戶端發往DNS 服務器，要求DNS 服務器提供查詢完

整答案的查詢。對遞歸查詢的響應要么是完整的答案，要么

就是表示無法解析名稱的回復。不能將遞歸查詢重定位到其

它DNS 服務器。

②、迭代查詢：當收到DNS 客戶的查詢請求后，如果在DNS 服務器中沒有查

到所需的數據，該DNS 服務器便會告訴DNS 客戶另外一臺DNS

服務器的IP 地址，然后再由DNS 客戶自行向此DNS 服務器查

詢，以此類推，直至查到所需的數據。

1.3 域名服務器

域名服務器用來存儲域名的分布式數據庫，并為DNS 客戶提供域名解析。域名服務器也是按照域名層次來安排的，每一個域名服務器都只對域名體系中的一部分進行管轄。

域名服務器按照用途分為四類：

①、主域名服務器：負責維護指定區域的所有域名信息，是特定域的所有信

息的權威信息源，所存儲的是該區域的正本數據，系統

管理員可以對這些數據進行修改。

②、輔助域名服務器：當主域名服務器出現故障、關閉或負載過重時，作為

備份服務提供域名解析服務，所存儲的數據是從另外

一個域名服務器復制過來的，這些數據無法修改。

③、緩存域名服務器：可運行域名服務器軟件但沒有域名數據庫，它從某個

域名服務器取得查詢結果，將它放在高速緩存中，以

后查詢相同的信息時就用它予以回答。

④、轉發域名服務器：負責所有非本地域名的本地查詢，接到查詢要求時，

在其緩存中查找，如果找不到就把請求依次轉發到指

定域名服務器，直到查詢到結果為止。

3

Windows Server 2003中DNS 服務器的搭建與維護

2 準備工作

2.1 實驗環境

①、單位內部局域網，網絡通訊正常。

②、管理服務器： sxjkdl （10.17.32.1）

公用服務器： sxjkdl-gy1 （10.17.32.2）

sxjkdl-gy2 （10.17.32.3）

調度服務器： sxjkdl-dd （10.17.32.4）

核算服務器： sxjkdl-hs （10.17.32.5）

客服服務器： sxjkdl-kf （10.17.32.6）

備用服務器： sxjkdl-by1 （10.17.32.7）

sxjkdl-by2 （10.17.32.8）

③、實驗用客戶端：sxjkdl-sy （10.17.32.9）

2.2 項目要求

①、將管理服務器（sxjkdl ）作為主域名服務器，

域名為dns1.sxjkdl.com 。

②、將備用服務器（sxjkdl-by1）作為輔助域名服務器，

域名為dns2.sxjkdl.com 。

③、將公用服務器（sxjkdl-gy1）作為WWW 和FTP 服務器，

域名分別為www.sxjkdl.com 和ftp.sxjkdl.com 。

④、在主域名服務器中創建查找區域，并添加資源記錄。

⑤、在輔助域名服務器中創建輔助區域，并復制主域名服務器中的資源記錄。 ⑥、對實驗用客戶端（sxjkdl-sy ）進行DNS 配置。

⑦、對主域名服務器和輔助域名服務器進行測試。

2.3 安裝DNS 服務器

分別在管理服務器（sxjkdl ）和備用服務器（sxjkdl-by1）中進行安裝。 操作過程如下：

①、為服務器指定靜態的IP 地址。

②、打開【控制面板】中的【添加或刪除程序】，單擊【添加/刪除Windows 組件】圖標。

③、在【W(wǎng)indows 組件向?qū)А繉υ捒蛑?，選擇【組件】列表中的【網絡服務】, 單擊【詳細信息... 】按鈕（如圖2-1所示）。

4

Windows Server 2003中DNS 服務器的搭建與維護

圖2-1 【W(wǎng)indows 組件向?qū)А繉υ捒?/p>

④、在【網絡服務】對話框中，勾選【網絡服務的子組件】列表中的【域名系統(DNS)】，單擊【確定】按鈕（如圖2-2所示）。

圖2-2 【網絡服務】對話框

⑤、返回到【W(wǎng)indows 組件向?qū)А繉υ捒蛑?，將Windows Server 2003安裝光盤放入服務器的光驅中，單擊【下一步】按鈕，系統開始安裝和配置DNS 組件。

⑥、安裝完成，單擊【完成】按鈕關閉【W(wǎng)indows 組件向?qū)А繉υ捒颉?/p>

5

Windows Server 2003中DNS 服務器的搭建與維護

3 部署主DNS 服務器

3.1 創建正向查找區域

操作過程如下：

①、打開【控制面板】中的【管理工具】，單擊【DNS 命令】圖標，打開【DNS 控制臺】。

②、右擊窗口左側的【正向查找區域】圖標，在彈出的快捷菜單中選擇【新建區域... 】命令（如圖3-1所示）。

圖3-1 新建區域

③、在【歡迎使用新建區域向?qū)А肯驅ы撝?，單擊【下一步】按鈕。

④、在【區域類型】向?qū)ы撝?，選擇【主要區域】單選按鈕，單擊【下一步】按鈕（如圖3-2所示）。

6

Windows Server 2003中DNS 服務器的搭建與維護

圖3-2 【區域類型】向?qū)ы?/p>

⑤、在【區域名稱】向?qū)ы撝校O(shè)置【區域名稱】為“sxjkdl.com ” ，單擊

【下一步】按鈕（如圖3-3所示）。

圖3-3 【區域名稱】向?qū)ы?/p>

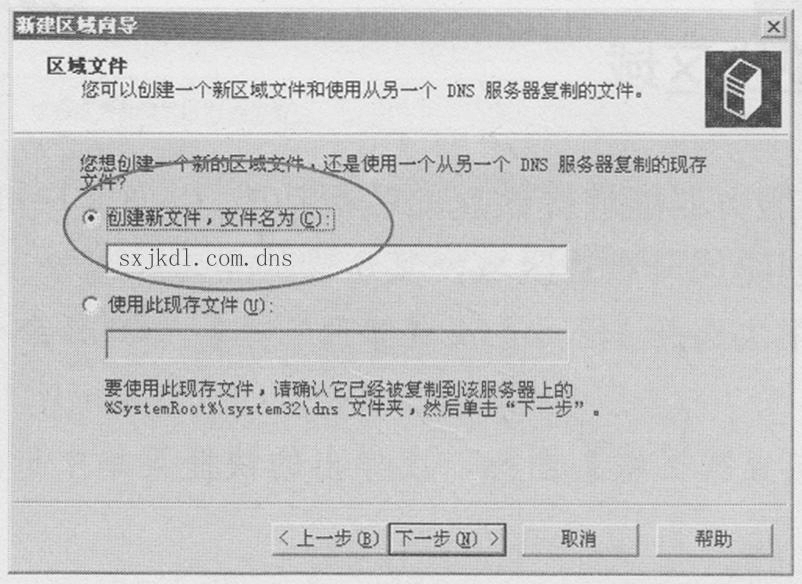

⑥、在【區域文件】向?qū)ы撝?，選擇【創建新文件，文件名為】單選按鈕，系統會自動在區域名稱后加“.dns ”作為文件名，單擊【下一步】按鈕（如圖3-4所示）。

圖3-4 【區域文件】向?qū)ы?/p>

⑦、

在【動態更新】向?qū)ы撝?，選擇【不允許動態更新】單選按鈕，單擊【下 7
