域名服務協議DNS 實驗七

實驗?zāi)康?/p>

1. 掌握DNS 的報文格式

2. 掌握DNS 的工作原理

3. 掌握DNS 域名空間的分類

4. 理解DNS 高速緩存的作用

實驗環境配置

采用網絡結構一

實驗原理

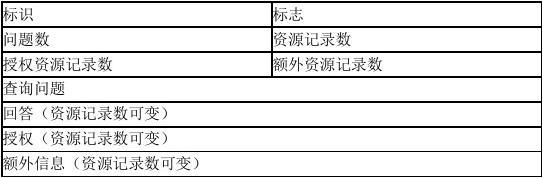

一、

二、Internet 域名空間的分類

在Internet 中，域名空間劃分為三個部分：類屬域、國家域和反向域。

1.類屬域：按照主機的類屬行為定義注冊的主機。類屬域的頂級符號包括com 、edu 、gov 、int 、mil 、net 、org 等。

2.國家域：按照國家定義注冊的主機。國家域的頂級符號包括cn 、us 、zw 等。

3.反向域：把一個地址映射為名字。

三、DNS 高速緩存

當服務器向另一個服務器請求映射并收到它的響應時，它會在把結果發送給客戶之前，把這個信息存儲在它的DNS 高速緩存中。若同一客戶或另一個客戶請求同樣的映射，它就檢查高速緩存并解析這個問題。高速緩存減少了查詢時間，提高了效率。 實驗步驟

本實驗將主機A 和B 作為一組，主機C 和D 作為一組，主機E 和F 作為一組?，F(xiàn)僅以主機A 和B 為例，說明實驗步驟。

按照拓?fù)浣Y(jié)構圖連接網絡，使用拓?fù)潋?yàn)證檢查連接的正確性。

練習一： Internet 域名空間的分類

1. 類屬域

將主機A 、B 的“首選DNS 服務器”設置為公網DNS 服務器，目的是能夠訪問因特網。 ①主機B 啟動協議分析器開始捕獲數據并設置過濾條件（提取DNS 協議）。 ②主機A 在命令行下運行“nslookup www.python.org”命令。

2.

③主機B 停止捕獲數據。分析主機B 捕獲到的數據及主機A 命令行返回的結果，回答以下問題：

“www.python.org”對應的的IP 地址是什么？

對應的IP 地址為：103.245.222.223

? “www.python.org”域名的頂級域名的含義是什么？

頂級域名org ：表示非營利性組織

3. 國家域

①主機B 啟動協議分析器開始捕獲數據并設置過濾條件（提取DNS 協議）。 ②主機A 在命令行下運行“nslookup www.jl.gov.cn”命令。

?

③主機B 停止捕獲數據。分析主機B 捕獲到的數據及主機A 命令行返回的結果，回答以下問題：

? “www.jl.gov.cn” 對應的的IP 地址是什么？

222.168.72.196

“www.jl.gov.cn”域名的頂級、二級、三級域名的含義是什么？

一級cn:中國國家域名 二級gov:政府 三級jl:表示吉林省

?

4. 反向域

①將主機A 、B 的“首選DNS 服務器”設置為服務器的IP 地址（172.16.0.10）。

②主機B 啟動協議分析器開始捕獲數據并設置過濾條件（提取DNS 協議）。 ③主機A 在命令行下運行“nslookup 172.16.0.10”命令。

④主機B 停止捕獲數據。分析主機B 捕獲到的數據及主機A 命令行返回的結果，回答以下問題：

172.16.0.10對應的域名是什么？反向域的頂級、二級域名分別是什么？

DNS 分為Client 和Server ，Client 扮演發問的角色，也就是問Server 一個Domain Name ，而Server 必須要回答此Domain Name的真正IP 地址。而當?shù)氐腄NS

先會查自己的資料庫。如果自己的資料庫沒有，則會往該DNS 上所設的的DNS 詢問，依此得到答案之后，將收到的答案存起來，并回答客戶。

練習二：DNS 正向查詢

【說明】

? 本練習中要求每臺主機配置DNS 服務器，（DNS 服務器的IP 地址即Linux 服

務器的IP 地址）其IP 地址以172.16.1.200為例。

? 各組主機IP 地址配置如下：

第一組六臺主機IP 地址依次為172.16.1.11，172.16.1.12 … 172.16.1.16；

第二組六臺主機IP 地址依次為172.16.1.21，172.16.1.22 … 172.16.1.26；

其他各組以此類推。

在主機B 上執行命令“nslookup主機B 的IP”獲取主機B 的域名，并告知主機A 。 主機A 啟動仿真編輯器，編寫一個DNS 正向查詢報文。其中：

MAC層：

源MAC 地址：本機MAC 地址。

目的MAC 地址： Linux 服務器的MAC 地址。

IP層：

源IP 地址：本機IP 地址。

目的IP 地址：Linux 服務器的IP 地址(172.16.1.200)。

總長度：IP 層及其上層協議總長度。

?

校驗和：IP 層字段全部編輯完成后，計算IP 層校驗和。

UDP 層：

目的端口：53。

有效負載長度：UDP 層及其上層協議總長度。

總長度：IP 層及其上層協議總長度。

校驗和：所有字段編輯完成后，計算校驗和。

DNS層：

標志：0100。

問題記錄數：1。

問題記錄：右擊，追加塊。

域名循環體：右擊，追加塊。按格式要求填寫步驟1獲取的主機B 的域名。例如：設步驟1中獲取的域名為host12.Netlab ，則追加3塊，最后一塊“長度”字段為0，如圖所示：

問題類型：1。

問題類別：1。

3. 主機B 啟動協議分析器開始捕獲數據，并設置過濾條件（提取DNS 協議）。

4. 主機A 發送已編輯好的報文。

5. 主機B 停止捕獲數據。在捕獲到的數據中查找DNS 響應報文。

在響應報文中提取主機B 的IP 地址。

練習三：DNS 反向查詢

1. 該練習中，DNS 服務器及各主機IP 地址配置同練習二。

2. 主機A 啟動仿真編輯器，編寫一個DNS 反向查詢報文。其中：

MAC層：

源MAC 地址：本機MAC 地址。

目的MAC 地址： Linux 服務器的MAC 地址。

IP層：

源IP 地址：本機IP 地址。

目的IP 地址：Linux 服務器的IP 地址(172.16.1.200)。

總長度：IP 層及其上層協議總長度。

校驗和：IP 層字段全部編輯完成后，計算IP 層校驗和。

UDP層：

目的端口：53。

有效負載長度：UDP 層及其上層協議總長度。

校驗和：所有字段編輯完成后，計算校驗和。

DNS層：

標志：0100。

問題記錄數：1。

問題記錄：右擊，追加塊。

域名循環體：右擊，追加塊。按格式要求填寫主機B 反向域域名（反轉IP .in-addr.arpa）。例如：設主機B 的IP 地址為172.16.1.12，則它的反向域?yàn)?2.1.16.172.in-addr.arpa ，這需要追加7個塊，其中最后一個塊“長度”字段為0，如圖所示：

問題類型：12。

問題類別：1。

3. 主機B 啟動協議分析器開始數據捕獲，設置過濾條件（提取DNS 協議）。

4. 主機A 發送已編輯好的報文。

5. 主機B 停止捕獲數據。在捕獲到的數據中查找DNS 響應報文。

? 在響應報文中提取主機B 的域名地址。

練習四：DNS 的應用及高速緩存

1. 該練習中，DNS 服務器及各主機IP 地址配置同練習二。

2. 主機A 在命令行下執行“ipconfig /flushdns”命令來清空DNS 高速緩存。

3. 主機B 啟動協議分析器開始捕獲數據并設置過濾條件（提取DNS 協議和ICMP 協議）。

4. 主機A 在命令行下執行“ping 主機B 的域名”命令，然后執行“ipconfig /displaydns”命

令來顯示DNS 高速緩存。在緩存中找到主機B 的域名所對應的記錄。

5. 主機A 在命令行下再次執行“ping 主機B 的域名”命令。

6. 主機B 停止捕獲，分析其捕獲的數據及主機A 的DNS 高速緩存中的內容，回答問題：

? 簡述在使用域名完成的通信中，DNS 協議所起到的作用。

? 簡述DNS 高速緩存的作用。

? 參考主機B“會話分析”視圖的顯示結果，繪制此次訪問過程的報文交互圖（包

括ICMP 協議）

思考問題

1. 因特網的域名結構是怎樣的？它與目前的電話網的號碼結構有何異同之處？

現在的Internet 采用了層次樹狀結構的命名方法，任何一個連接在Internet 上的主機或路由器，都有一個唯一的層次結構的名字，即域名(domain name) 。目前頂級域名TLD(Top Level Domain) 有三類: 1國家頂級域名nTDL:采用ISO 3166規定。如: cn表示中國，us 表示美國。 2國際頂級域名iTDL:采用int. 國際性的組織可在int 下注冊。 3通用頂級域名gTDL:

根據

[RFC1591]規定，最早的頂級域名共六個， com 公司企業net 網絡服務機構org 非贏利性組織edu 教育機構gov 政府部門(美國專用)mil 軍事部門(美國專用)int 國際組織

電話號碼說就是類似魚網中的一個點, 每個點之間可以相互通聯, 并且號碼通過區號來確定唯一性;

2. 域名系統的主要功能是什么？域名系統中的根服務器和授權服務器有何區別？授權

服務器與管轄區有何關系？

域名指的是域名地址，是用來解決用戶記IP 地址的困難，而產生的，意思就是本來訪問百度需要記一串IP 地址什么192。131。123。1之類的，然后有了域名就不需要了，而計算機只能識別IP 地址，IP 和域名存在一種對應關系，那么我們就需要一種東西來把域名轉換成計算機能識別的IP ，是域名系統。

因特網允許各個單位根據本單位的具體情況將本域名劃分為若干個域名服務器管轄區。一般就在各管轄區設置相應的授權域名服務器。

實驗心得

通過這次實驗，我明白了mainNameSystem) 的縮寫，該系統用于命名組織到域?qū)哟谓Y(jié)構中計算機和網絡服務。域名是由圓點分開一串單詞或縮寫組成的，每一個域名都對應一個惟一的IP 地址，在Internet 上域名與IP 地址之間是一一對應的，DNS 就是進行域名解析的服務器。DNS 命名用于Internet 等TCP/IP網絡中，通過用戶友好的名稱查找計算機和服務。DNS 是因特網的一項核心服務, 它作為可以將域名和IP 地址相互映射的一個分布式數據庫
