2013年上半年網絡管理員下午試題及答案

試題一（20分）

閱讀以下說明，回答問題1~4，將答案填入答題紙對應的解答欄內

【說明】

某單位網絡結構如圖1-1所示。其中樓B 與樓A 距離約為1500米。

【問題1】（4分）

該單位綜合布線時，實現樓A 與樓B 之間的干線電纜或光纖、配線設備等組成的布線子系統稱為 ① ；實現樓A 與樓層1到樓層3連接的配線設備、干線電纜或光纖以及跳線等組成的布線子系統稱為 ② 。

【問題2】（6分）

為圖1-1中（1）~（3）處選擇介質，填寫在答題紙的相應位置。

備選介質（每種介質限選一次）：超5類UTP 多模光纖 單模光纖

【問題3】（6分）

從表1-1中為圖1-1中（4）~（6）處選擇合適的設備名稱。

表1-1

【問題4】（4分）

在host1中運行tracert www.abc.com 命令后，顯示結果如圖1-2所示。依據圖1-2中顯示的結果，填寫圖1-1中（7）、（8）處空缺的IP 地址。

參考答案：

【問題1】

①建筑群子系統 ②垂直子系統

【問題2】

（1）超5類UTP （2）多模光纖 （3）單模光纖

【問題3】

（4）Switch2 （5）Switch1 （6）Router1

【問題4】

（7）123.138.79.1 （8）123.125.116.12

試題二（20分）

閱讀以下說明，回答問題1~5，將答案填入答題紙對應的解答欄內.

【說明】

某公司網絡拓撲結構如圖2-1所示，該公司設有DNS 服務器和Web 服務器。

網站信息如表2-1所示，要求用戶能通過在瀏覽器地址欄中輸入https://www.ProductsInfo.com來訪問該網站。

【問題1】（6分）

填充如圖2-2所示的網站選項卡。網站“IP 地址”文本框應填入 （1） ，“TCP 端口”文本框應填入 （2） ，SSL 端口應填入 （3） 。 【問題2】（

2

分）

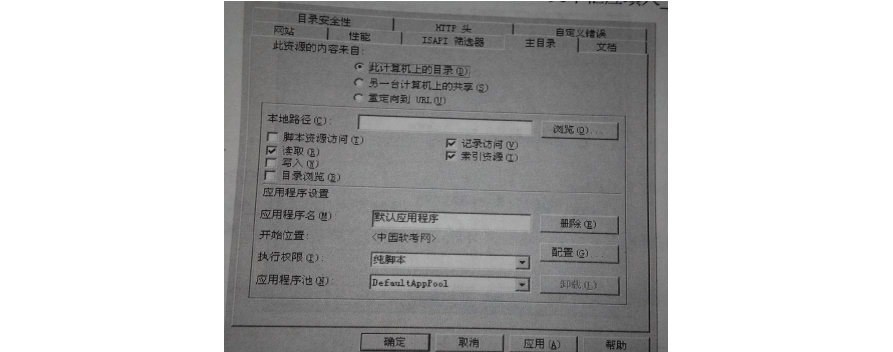

填充如圖2-3所示的主目錄選項卡。“本地路徑”文本框應填入 （4） 。

圖2-3

【問題3】（2分）

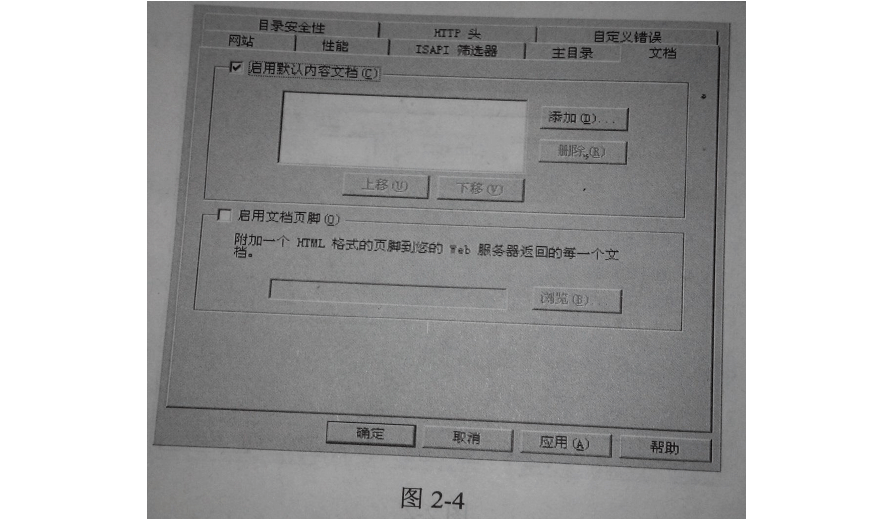

Web 站點的“文檔”選項卡如圖2-4所示。為了使用戶能正常訪問該網站，應該如何操作？

【問題4】（2分）

為了配置安全的Web 網站，使客戶端可驗證服務器的身份，在圖2-5中需如何操作？

圖

2-5

【問題5】（8分）

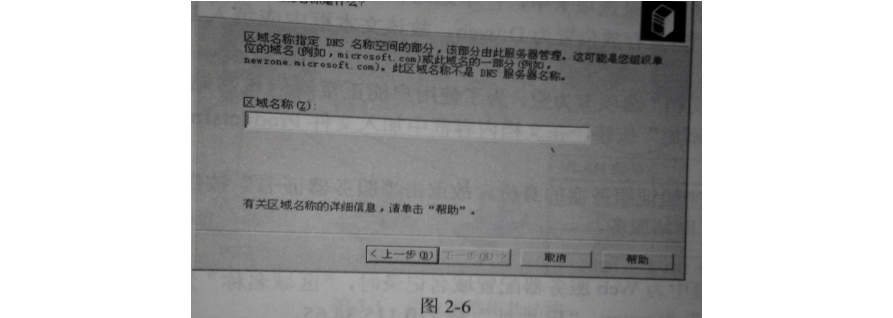

在DNS 服務器中為Web 服務器配置域名記錄時，新建區域名稱和新建主機分別如圖2-6和圖2-7所示。

圖2-7

在圖2-6所示的對話框中，“區域名稱”為 （5） ；在圖2-7所示的對話框中，添加的主機“名稱”為 （6） ，“IP 地址”是 （7） 。

在圖2-7中，單擊“創建相關的指針（PTR ）記錄（C ）”復選框的作用是 （8） 。

參考答案

【問題1】

（1）210.115.34.65 （2）80 （3）443 【問題2】

（4）D ：web

【問題3】

單擊“添加”按鈕，在文檔內容框中加入文件ProuductsInfo.asp 。 【問題4】

單擊“服務器證書”按鈕來獲取服務器證書 【問題5】

（5）ProductsInfo.com （6）www （7）210.115.34.65 （8）創建反向解析記錄

試題三（共20分）

閱讀以下說明，回答問題1~5，將答案填入答題紙對應的解答欄內.

【說明】

某實驗室的網絡拓撲結構如圖3-1所示，內部網有4個部門，要求相互之間不能通過網上鄰居訪問，但可以通過IP 地址相互訪問，SW1為三層交換機。內部網全部使用IP 地址?，F有一個互聯網固定地址（61.128.128.2/30），要求實現所有內部網計算機能夠訪問互聯網。

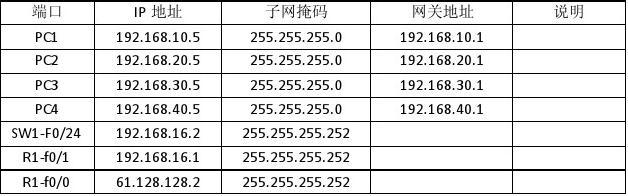

該實驗的網絡規劃如表3-1所示。

表3-1 網絡規劃地址配置表

1. 路由器或者交換機的首次設置必須通過該設備的要使用專用的設備配置線，其中一頭連接網絡設備，另一端接入終端或者PC 的 （2）接口。 空（1）~（2）備選答案：

A 、Console B 、AUX C 、并行 D 、串行

2. 按照要求，需要在三層交換機上配置vlan ，請補充完成下列配置命令。

Switch>enale //進入模式

Switch#configure terminal //進入全局模式

//設置交換機名稱為SW1

SW1（config ）#vlan 10

SW1（config-vlan ）#vlan 20

SW1（config-vlan ）#vlan 30

SW1（config-vlan ）#vlan 40

SW1（config-vlan ）#exit

SW1（config ）#int range f0/1-5

把交換機SW1的1-5接口劃入到vlan10 …….

【問題2】（4分）

同時按照要求，還要完成三層交換機上的路由配置，請補充完成下列配置命令。 SW1#conf t

SW1（config ）#ip routing //開啟三層交換機路由模式

SW1（config ）#int vlan 10

SW1（config-if ） //配置VLAN 網關地址

SW1（config-if ）#exit

SW1（config ） //進入VLAN20

SW1（config-if ）#ip addr 192.168.20.1 255.255.255.0

SW1（config ）#int vlan 30 SW1（config-if ）#ip addr 192.168.30.1 255.255.255.0

SW1（config ）#int vlan 40

SW1（config-if ）#ip addr 192.168.40.1 255.255.255.0

SW1（config-if ）#exit

SW1（config ）#int f0/24

SW1（config-if ）#no switchport //把端口變?yōu)槁酚煽?/p>

SW1（config-if ）SW1（config-if ）#ip route 0.0.0.0 0.0.0.0 //配置默認路由

……

【問題3】（6分）

此外，還要求對內網路由器R1進行基本配置和NA T 、路由表的配置，請完成相關的配置命令。

Router>en

Router#conf t

Router(config)#hostname R1

R1(config)#int f0/1

R1(config-if)#no shut

R1(config)#int f0/0

R1(config-if)#ip addr

R1(config-if)#no shut

R1(config)#int f0/0

//指定接外網的端口

R1(config)int f0/1

//指定接內網的端口

R1(config-if)#exit

R1(config)#access-list 1 permit any //配置訪問控制列表

R1(config)#ip nat inside source list 1 interface f0/0 //把內網地址轉換為指定接口的地址 R1（config ）#

R1(config)#ip route 0.0.0.0 0.0.0.0

R1(config)#ip route 192.168.10.0 255.255.255.0

………

【問題4】(2分)

外網路由器R0配置如下。請完成相關配置命令

Router>en

Router#conf t

Router(config)#hostname R0

R0(config)#int f0/0

R0(config-if)#ip addr

R0(config-if)#no shut

R0(config)#int f0/1

R0(config-if)#ip addr

R0(config-if)#no shut

R0(config-if)#exit

R0(config)#ip route 0.0.0.0 0.0.0.0 61.128.128.2//配置默認路由

……..

【問題5】（2分）

為了實現互聯網上的主機訪問實驗室內網的Web 服務器，且內網仍然只有一個互聯網絡地址時，可以使用 （19） 技術來實現外網主機對內網Web 服務的訪問。

空（19）備選答案：

A 、端口映射 B 、負載均衡 C 、地址過濾 D 、DNS 輪詢

參考答案：

【問題1】

（1）A （2）D （3）特權 （4）配置

（5）hostname SW1 （6）switchport access vlan 10

【問題2】

（7）192.168.10.1 255.255.255.0 （8 ）vlan 20

（9）192.168.16.2 255.255.255.252 （10）192.168.16.1

【問題3】

（11）192.168.16.1 255.255.255.252 （12）61.128.128.2 255.255.255.252

（13）outside （14）inside

（15）61.128.128.1 （16）192.168.16.2

【問題4】

（17）61.128.128.1 255.255.255.252 （18）211.84.119.1 255.255.255.252

【問題5】

（19）A

試題四（15分）

閱讀下列說明，回答問題1至問題3，將解答填入答題紙的對應欄內。

【說明】

某論壇采用ASP Access開發，該網站域名為www.bbstd.cn, 其主頁如圖4-1所示

【問題1】（8分）

以下是該網站主頁部分的html 代碼，請根據圖4-1將（1）~（8）的空缺代碼補齊

……

this.sethomepage (‘http://www.bbstd.cn’);return false;”

……
