廈門才茂通信科技有限公司Xiamen Cai more Communication Technology Co,.Ltd廈門才茂工業級WCDMA GPS定位終端WCDMAGTU CM4491技術參數一

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

廈門才茂工業級WCDMA GPS定位終端WCDMA

GTU CM4491技術參數

一、產品簡介

廈門才茂CM4491WCDMA GTU（GPSTransfer Unit）是一款集成WCDMA 無線廣域網通信、GPS定位以及RS232/RS485有線通信的物聯網定位終端。

GTU 設備接收來自RS232接口/RS485接口數據以及GPS 定位數據，然后通過WCDMA 無線網絡，把接收數據及GPS 定位數據送到監控中心后臺服務器，同樣也接收來自監控中心服務器的各種數據和控制指令，發送到GTU 定位終端的RS232/RS485接口相連的端末設備。

GTU 網格終端和監控中心后臺服務器通過移動WCDMA 網絡，使用透明TCP 方式或者透明UDP 方式實現數據交互。

才茂GTU 系列產品采用ARM9工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；接口支持串口RS232、RS485接口、RS422接口、TTL接口以及USB 接口；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持?jǐn)?shù)據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。針對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。

該產品擁有ARM9工業級處理器和智能三級保護，它不但通過電力3000V 電擊測試，還擁有專利技術，產品性能穩定可靠。

該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、油田監控、燃?xì)獗O(jiān)控、水利監控、環保檢測、氣象檢測、地震監測，智能交通，工業自動化，智能家居，隧道監控，路燈控制，無線LED 控制，智能消防，車輛檢測，安防監控，基站監控，自動售貨，遙感遙測，電梯監控等等行業。

1

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

CM4491

產品接口圖：產品全景

底部接口圖

頂部接口圖

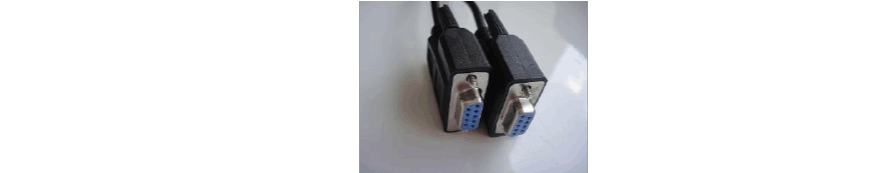

CM4491產品配件圖片：

電源串口線可配天線

二、產品特性

工業級設計

1. 工業級CPU：工業級ARM9高性能嵌入式處理，400MHz；帶16KB Dcache，高速緩存

數據，加快高速數據訪問速度；帶16KB Icache，高速指令緩存，加強了指令處理速度。

2. 工業級無線模塊：采用工業級無線模塊及工業級GPS 模塊，抗干擾強，傳輸穩定。

3. 實時操作系統：采用LINUX2.6操作系統，帶內存管理單元，實時性強，功能升級快，

系統穩定，帶完善TCP/IP協議棧；或者嵌入式UCOS 操作系統。

4. 強化電路板：PCB采用遵循20H 和3W 原則，同時公司所有產品電路板都采用生益材

質來生產，確保板材的穩定可靠。

5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

6. 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過

壓過流保護。

穩定可靠

1. 三層系統保護：在原來兩級（軟件保護 CPU內置看門狗WDT 保護）系統保護的基礎

上，增加一級系統虛擬值守VWM（VirtualMan Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹

2

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠

2. UIM/SIM卡ESD 保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD 保護。

3. 串口ESD 保護：RS232/RS485/TTL/RS422,內置15KV ESD 保護。

4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符

合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域。

5. 所有無線模塊都有通過CGD 認證或者FCC 認證或者CE 認證。

6. 高速處理CPU：采用高速ARM9的工業級CPU，可以更加高速地處理各種協議數據轉

換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。

7. 超大內存：FLASH64Mbits，SDRAM，256Mbits，有超大的內存來緩存客戶發送數據，

同時接收超大數據包，數據不丟失。

8. DNS 自動獲?。鹤詣?dòng)獲取DNS，不再需要人工配置輸入DNS；規避了因?yàn)檫x擇的DNS

服務器異常，導致DTU 設備當機的嚴重現象。

9. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；

使網絡通信性能優異，掉線概率極大降低。

10. EMC 性能優異：通過電力3000V 電擊測試，特別適合在工業領域環境惡劣下使用；

系統EMC/EMI優異，系統穩定可靠；通過歐洲CE 認證，通過EMC 測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。

功能強大

1. GTU 和中心服務器之間采用TCP 透明數據傳輸或者UDP 透明數據傳輸；支持多種工作

模式

2. 支持1S 快速定位，2米高精度的GPS 定位

3. 支持RTC 實時時鐘，可以實現定時開關機功能，關機功耗<1mA

4. 支持虛擬數據專用網（APN/VPDN）

5. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個

6. 智能防掉線，支持在線檢測，在線維持，掉線自動重?fù)?，確保設備永遠在線

7. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接

8. 支持固定IP 通信方式；支持DDNS 動態域名通信方式

9. 支持短信遠程配置，遠程控制；支持短消息告警

10. 數據包傳輸狀態報告

11. 支持RS232通信方式，支持RS485通信方式

12. 豐富I/O控制和告警口：支持6路告警輸入，支持6路輸出控制

19.支持RSA，RC4加密算法

13. 標準的AT 命令界面

14. 支持telnet 功能

15. 可以用做普通撥號MODEM

16. 低功耗設計：休眠功耗<1mA

17. 支持串口軟件升級

18. 同時支持LINUX、UNIX和WINDOWS 操作系統

簡單易用

1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；

3

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

2.

3.

4.

5.

6.

7.

8.

9. 提供批量配置功能，實現批量設備的配置。中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。智能型終端，上電自動撥號，自動進入數據狀態；自動檢測網絡狀態，自動維護網絡狀態，出現異常自動重新斷電，重新?lián)芴?hào)。提供強大的中心端管理軟件，方便對設備的管理。（可選）豐富接口：提供RS232接口或者RS485接口或者TTL 接口或者RS422接口或者USB 接口或者RJ45以太網接口，全接口支持。完善的網絡支持：提供包括2G 網絡（GSM網絡），2.5G網絡（WCDMA網絡），2.75G網絡（EDGE網絡），3G網絡（WWCDMA網絡、EVDO網絡、TD-SWCDMA網絡），4G網絡（HSPA 網絡、LTE網絡），全網絡的產品支持。提供多種動態庫DLL：公司提供C#，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方

便客戶查看各種信息，快速定位問題。

三、技術參數

GPS 參數：4

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

WCDMA 無線參數：

硬件系統：操作系統：

接口類型：5

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

供電情況：

物理特性：

其他參數：

6

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

四、產品應用鏈接圖

1

、檢測行業應用（污染、氣象、水紋、水利、地震等）7

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

2

、網管監控行業應用（燃?xì)夤芫W(wǎng)、石油管網、熱網監控、自來水管網監控等）

3

、油田監控、路燈控制、交通控制、車輛誘導

8

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

4

、電力行業應用案例（配電監控、電網自動化、自動抄表、電網調度）

9

廈門才茂通信科技有限公司

Xiamen Cai more Communication Technology Co,.Ltd

五、典型應用

電力行業

電力監控路燈監控電表監測機房監控

電力配網自動化遙控系統遠程抄表

供水管網實時傳輸監控

環境、氣象、油田等行業

環保重點污染源監控環境監測氣象監測噪聲實時監控油田監測熱網監測煤炭監控地震監測

各類國內外帶串口或485接口的PLC ，RTU 實現無線數據傳輸

交通行業

交通指示車輛誘導高速公路監測

交通紅綠燈控制和拍照傳輸

水利行業

水利監測

六、公司資質
