InT ouch HMI 入門指南 , ,InT ouch HMI 入門指南 ,2版權聲明? 2007 Invens

InT ouch HMI 入門指南

InT ouch HMI 入門指南

2

版權聲明

? 2007 Invensys Systems,Inc. 版權所有。保留所有權利。

保留所有權利。未經 Invensys Systems, Inc. 事先書面明確同意，不得通過任何手段（電子、機械、影印、錄制或其它方式）復制、傳輸本文檔中的任何部分，或是將其存儲到檢索系統。使用本文檔所含信息不需承擔任何相關的版權或?qū)＠?zé)任。雖然在編制本文檔的過程中已采取一切預防措施，但錯誤或疏漏在所難免，出版商與作者對此概不承擔任何責任。對由于使用本文檔所含信息而導致的任何損害，亦不承擔任何賠償責任。

本文檔中的內容如有變更，恕不另行通知，這些內容亦不代表

Invensys Systems, Inc. 一方的承諾。本文所述軟件系在遵守許可協議或保密協議的前提下提供。本軟件的使用或復制必須遵守這些協議中的各項條款。

商標

本文所提及且已知為商標或服務標志的所有專用名詞均已采用適當?shù)氖鬃帜复髮懶问健nvensys Systems, Inc. 無法證實此類信息的準確性。在本文檔中使用某個專用名詞不應視為會影響任何商標或服務標志的有效性。

Alarm Logger、ActiveFactory 、ArchestrA 、Avantis 、DBDump 、DBLoad 、DT Analyst、FactoryFocus 、FactoryOffice 、

FactorySuite 、FactorySuite A2、InBatch 、InControl 、

IndustrialRAD 、IndustrialSQL Server、InTouch 、MaintenanceSuite 、MuniSuite 、QI Analyst、SCADAlarm 、SCADASuite 、SuiteLink 、SuiteVoyager 、WindowMaker 、WindowViewer 、Wonderware 以及 Wonderware Logger 均為 Invensys plc 及其子公司與附屬公司的商標。所有其它品牌可能是其相應所有者的商標。

3

目錄

歡迎使用 InTouch HMI....................................................5

第 10 版的新增功能........................................................5

細化傳統的 InTouch HMI................................................6

集成 ArchestrA IDE 與 InTouch.........................................8

從 ArchestrA IDE 中創建 InTouch 應用程序......................... 10

使用 ArchestrA 圖形增強應用程序................................... 13

入門........................................................................ 15

安裝 InTouch HMI........................................................ 17

規劃 InTouch HMI 的安裝................................................ 18

安裝 InTouch HMI 所需的物品.......................................... 19

可選的安裝物品........................................................ 19

安裝 InTouch HMI.........................................................20

安裝 ArchestrA IDE.......................................................21

安裝 Wonderware 產品許可證.......................................... 22

創建托管的應用程序..................................................... 25

啟動 ArchestrA IDE.......................................................26

從開始菜單啟動 ArchestrA IDE.......................................26

從應用程序管理器中啟動 ArchestrA IDE............................26

創建 Galaxy............................................................... 27

編輯托管的應用程序..................................................... 29

使用 ArchestrA 符號..................................................... 33

將 ArchestrA 符號嵌入 InTouch 窗口.................................. 34

將標記連接到 ArchestrA 符號.......................................... 36

4

獲取更多信息............................................................. 39

獲取有關 ArchestrA IDE 的更多信息................................... 40

獲取有關 ArchestrA 符號編輯器的更多信息.......................... 40

獲取有關開發應用程序的更多信息..................................... 41

獲取有關運行 InTouch 應用程序的更多信息.......................... 42

獲取技術支持............................................................. 43

獲取產品培訓............................................................. 44

5

歡迎使用 InTouch HMI

InTouchHMI 第 10 版繼承了 Wonderware 在“人機界面”(HMI) 軟件領域的傳統市場領先地位。 本指南可讓您快速了解到第 10 版中引入的一些新功能，并介紹了構建 InTouch 應用程序的一些基本任務。

第 10 版的新增功能

現在InTouch HMI 與 Wonderware Application Server 共享“ArchestrA 集成開發環境”(IDE)。 ArchestrA IDE 提供可用于構建復雜系統環境的自動化對象與整套的圖形工具。 通過使用自動化對象時，可以更方便地將 InTouch 應用程序集成到 Wonderware 的“系統平臺”中。 您也可以將預先構建的 ArchestrA 符號嵌入到應用程序中，或使用“ArchestrA 圖形工具箱”內的各種工具來創建自己的符號。

InTouch HMI 第 10 版引入了許多新的功能，并對現有的功能進行了很多改善。 所有這些功能與改善集成到一起，致力于滿足一套既定的工作目標，其中包括：

? 提供統一、直觀的開發環境，讓非編程人員與軟件工程師都能夠輕而易舉地快速構建應用程序。

? 提供一套集中化管理工具，用于在單個節點或復雜的多節點環境中管理您的 InTouch 應用程序。

? 將 ArchestrA 技術與 InTouch 相集成，以創建一種可伸縮的運行時環境；從簡單的單節點 HMI，一直涵蓋到使用 Wonderware System Platform 的企業級解決方案。? 包含內容豐富的圖形符號庫，這些預先構建的符號都自帶各種屬性，以統一處理應用程序數據的可視化與質量。? 提供一套強大的圖形工具，可使用集成的腳本與動畫輕松地創建符號，這些符號可以作為標準化對象在許多應用程序中使用。

6 歡迎使用 InTouch HMI

? 在第 10 版中融入了全面的后向兼容性，從而可以保護您為

開發當前 InTouch 應用程序所作的投資。

細化傳統的 InTouch HMI

下圖顯示了 InTouch HMI 的傳統組件。 傳統的 InTouch 組件包括“應用程序管理器”、WindowMaker 及 WindowViewer。

在第 10 版中，您可以使用“應用程序管理器”創建與管理獨立的應用程序。 您使用 WindowMaker 開發應用程序，然后在 WindowViewer 中運行它們。 您可以直接在 WindowMaker 與 WindowViewer 之間進行切換，以測試或運行應用程序，然后再切換回去對應用程序進行修改。

此發行版提供簡潔、一致的用戶界面，能夠更方便地構建、管理及運行 InTouch 應用程序。

第 10 版的新增功能 7

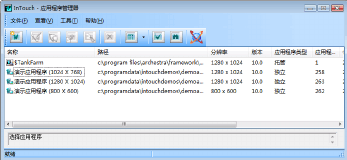

? “應用程序管理器”窗口按照當前的 Microsoft 用戶界面標

準進行了更新。 它還包含了一個可以從“應用程序管理器”中啟動 ArchestrA IDE 的按鈕。

? WindowMaker

包含一個新的層次結構化項目視圖，列出作為 InT

ouch 應用程序一部分的窗口與腳本。

? InT ouch HMI 第 10 版可以在 Microsoft Windows Vista 操作

系統下運行。 如需了解受支持的版本以及存在的任何限制，請參閱 InTouch “自述文件”。

8 歡迎使用 InTouch HMI

集成 ArchestrA IDE 與 InTouch

第 10 版的工作流程在保留傳統 InTouch 功能的同時，還提供了從 ArchestrA IDE 開發應用程序的靈活性。

ArchestrA 綜述

ArchestrA 技術使用 Galaxy 范圍的域名空間來包含與處理同生產相關的數據。 它還可以對生產過程中運行 InTouch 應用程

ArchestrA Galaxy 是運行 InTouch 應用程序的特定生產環境。 Galaxy 包含所有的計算機與組件。 它是作為特定應用程序的各個部分而定義的平臺、引擎、應用程序?qū)ο蟆⒛０?、?shí)例以及屬性的集合。 此集合存儲在被稱為“Galaxy 儲備庫”(GR) 的節點上的 Galaxy 數據庫中。

ArchestrA 使用被稱為 InT ouchViewApp 應用程序?qū)ο蟮奶囟愋偷?ArchestrA 對象來管理 InTouch 應用程序，該應用程序?qū)ο髲?ArchestrA $InTouchViewApp 基本模板衍生而來。從 $InTouchViewApp 基本模板衍生出新的 InTouchViewApp 模板之后，可以按以下方式將 InTouchViewApp 模板關聯到 InTouch 應用程序：

? 創建新的 InTouch 應用程序。
