1. 填空題（1）寄存器尋址方式中，指令的地址碼部分給出 寄存器號 ，操作碼在 寄存器 中；直接尋址方式指令中，直接給出 操作數的地址 ，需訪問 主存 一次可獲得操作數；存儲器間接尋址方式指令中給出的

1. 填空題

（1）寄存器尋址方式中，指令的地址碼部分給出 寄存器號 ，操作碼在 寄存器 中；直接尋址方式指令中，直接給出 操作數的地址 ，需訪問 主存 一次可獲得操作數；存儲器間接尋址方式指令中給出的是 操作數 所在的存儲器地址，CPU 需要訪問內存 2 次才能獲得操作數。

（2）指令的編碼將指令分成 操作碼 和 操作數地址碼 等字段。

（3）CPU 中，保存當前正在執行的指令的寄存器為 指令寄存器 ，保存下一條指令地址的寄存器為 程序計數器PC ，保存CPU 訪存地址的寄存器為 地址寄存器（AR ） 。

（4）某機采用三地址格式指令，共能完成50種操作，某機器可在1K 地址范圍內直接尋址，則指令字長應取 36 位，其中操作碼 6 位，地址碼 30 位。

（5）變址尋址和基址尋址的區別是：在基址尋址中，基址寄存器提供 基址 ，指令提供 位移量 ；而在變址尋址中，變址寄存器提供 ？ ，指令提供 ？ 。

（6）設相對尋址的轉移指令占兩個字節，第一字節為操作碼，第二字節是位移量（用補碼表示），每當CPU 從存儲器取出一個字節時，即自動完成（PC ） 1=PC。設當前指令地址為3008H ，要求轉移到300FH ，則該轉移指令第二字節的內容為 00000111 。若當前指令地址為300FH ，要求轉移到3004H, 則該轉移指令第二字節的內容為 11110101 。

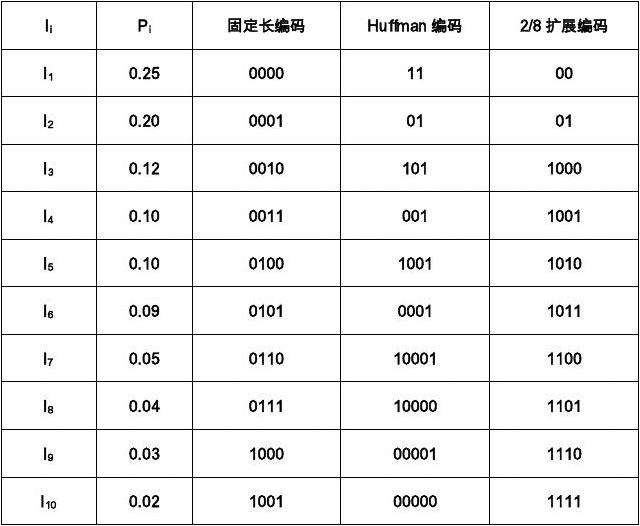

7. 有一個處理機共有10條指令，各指令的使用頻度分別為0.25，0.2，0.1，0.12，0.1，0.09，0.05，0.04，0.03，0.02，請分別用固定長編碼，Huffman 編碼和2/8擴展編碼進行編碼。 解：

固定長編碼：

Huffman 編碼：

11. 某處理機的指令有雙地址，單地址和零地址3類，地址字段的長度為3位，整個指令字長為16位，則最多可以有多少條雙地址指令？可以最多有多少條單地址指令？ 解：

最多有210條雙地址指令；

最多有（210-1）*23條單地址指令

14. 假設某計算機指令字長度為32位，具有二地址，一地址，零地址3種指令格式，每個操作數地址規定用8位表示，若操作碼字段固定為8位，現已設計出K 條二地址指令，L 條零地址指令，那么這臺計算機最多能設計出多少條單地址指令？

解：

28-K-L

18. 某計算機指令字長為16位，采用擴展操作數，操作數地址需4位，該指令已有三地址指令M 條，二地址指令N 條，沒有零地址指令，問最多還可有多少條一地址指令？ 解：

三地址最多24；二地址最多（24-M ）*24；

最多有（（24-M ）*24-N ）*24條一地址指令

1. 填空題

（1）微程序控制器的核心部件是存儲微程序的 控制存儲器 , 它一般用 只讀存儲器 構成。

（2）控制器在生成各種控制信號時, 必須按照一定的 順序 進行, 以便對各種操作實施時間

上的控制。

（3）CPU 中, 保存當前正在執行的指令的寄存器為 指令寄存器（IR ） , 保存下一條指令地址的寄存器為 程序計數器（PC ） , 保存CPU 訪存地址的寄存器為 地址寄存器（AR ） 。

（4）微指令格式可分為 水平 型和 垂直 型兩類, 其中 垂直 型微指令用較長的微程序結構換取較短的微指令結構。

（5）在微型計算機中,CPU 從主存取出一條指令并執行該指令的時間叫 指令周期 , 它通常包含若干個 機器周期 , 而后者又包含若干個 時鐘周期 ，組成多級時序系統。

2.CPU 中包含哪些基本的寄存器? 分別起什么樣的作用？

通用寄存器（GR ）：功能不唯一，可由程序設計者根據需要進行指定，如存放原始數據和運算結果，作為變址寄存器，計數器等。

程序計數器（PC ）：自動取出指令并執行

指令寄存器（IR ）：存放當前執行的指令

地址寄存器（AR ）：暫時存放當前CPU 所訪問的內存單元的地址

數據緩沖寄存器（DR ）：暫時存放由主存讀出的一條指令或一個數據字

狀態條件寄存器（PSW ）：用于保存由算術指令和邏輯指令運行或測試的結果建立的各種條件碼內容

4. 控制器中一般包含哪些基本部件？每個部件的功能是什么？

①程序計數器（PC ）：

②指令寄存器（IR ）：

③指令譯碼器（ID ）：分析操作碼，并產生相應的控制信號提供給控制單元。

④地址形成部件：根據不同的尋址方式來形成操作數的有效地址。

⑤脈沖源：產生一定頻率和寬度的時鐘脈沖信號作為整個機器的時鐘脈沖。

⑥啟停線路：保證可靠地送出或封鎖時鐘脈沖，控制時序信號的發生或停止，從而啟動機器或使之停機。

⑦節拍信號發生器：用于將脈沖源產生的脈沖信號轉換為各個機器周期中所需的節拍信號，控制計算機完成每一步操作。

⑧控制單元（CU ）：根據當前正在執行的指令的需要，以及其他有關的因素，產生相應的時序控制信號，并根據被控功能部件的反饋信號調整時序控制信號。

⑨中斷控制邏輯：控制中斷處理的硬件邏輯

7. 程序和微程序，機器指令和微指令，主存儲器和控制存儲器這幾個概念有何區別？

（1）程序和微程序。程序是由程序員編寫的，由指令組成，而微程序用以控制指令的執行，它是由微指令組成的。

（2）機器指令和微指令。機器指令是把程序員編寫的程序經編譯以后成為機器能執行的以二進制碼形式表示的指令；在微程序控制的計算機中通過執行一串微指令完成一條指令的功能。

（3）主存儲器和控制存儲器。主存儲器用來存放程序和數據，在運行程序時，CPU 從主存儲器取指令和存取數據，一般由隨機存儲器RAM 構成?？刂拼鎯?chǔ)器用來存放微程序，用以解釋指令的執行，一般由只讀存儲器ROM 構成

8. 指令和數據均放在內存中，從形式上看，它們都是二進制編碼，如何區分當前所讀取的是指令還是數據，兩種情況下對訪存結果的處理有何差異？

答：取指周期從內存讀出的信息流是指令流，它流向控制器，由控制器解釋從而發出一系列微操作信號；而執行周期從內存讀出或送入內存的信息流是數據流，它由內存流向運算器，或者由運算器流向內存。

11. 水平型微指令和垂直型微指令有何差異？

水平型指令：一條微指令中定義并執行多個并行微操作的微指令。并行操作能力強，效率高，靈活性強，執行一條機器指令時所需的微指令數量少，執行速度快，字長較長。

垂直型指令：在微指令中設置微操作碼字段，采用微操作碼編譯法，由微操作碼規定微指令的功能。并行操作能力低，效率低，執行一條機器指令時所需的微指令數量多，執行速度長，字長較短，簡單易用。

13. 某機采用微程序控制方式，水平型編碼控制的微指令格式，共有微命令30個，構成4個互斥類，各包含5個，8個，14個和3個微命令，外部條件3個。

（1）若采用字段直接編碼方式和直接控制方式，微指令的操作控制字段各取幾位？

（2）假設微指令字長為24位，設計出微指令的具體格式。

（3）在（2）的情況下，控制存儲器允許的最大容量為多少？

解：

（1）字段直接編碼方式：3 4 4 2=13

直接控制方式：30

（2）采用水平型微指令格式，控制字段13位，外部條件3個, 采用斷定方式需2位控制位，下地址字段長度為24-13-2=9位；

（3）控制存儲器的容量為512*24位。

14. 已知某計算機有80條指令，平均每條指令由12條微指令組成，其中有一條取指微指令是所有指令公用的，設指令長度為32位，請計算出控制存儲器容量。

解：

（80*11 1）*32=880*32

控制存儲器可選的容量為1024*32位

15. 某機采用微程序控制方式，其控制端容量為1024*48位。微指令字長48位，微程序可在整個控制存儲器中實現轉移，可控制程序轉移條件共有4個（直接控制），微指令采用水平型格式，如圖5.25所示。

圖5.25 習題15圖

（1）微指令中3個字段分別為多少位？

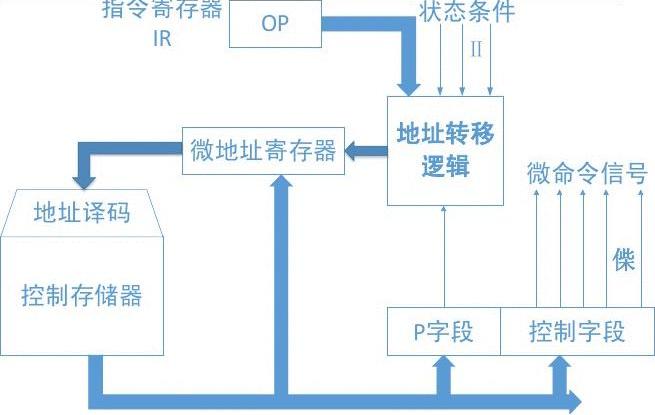

（2）畫出圍繞這種微指令格式的微程序控制器邏輯框圖。

解：

（1）控制字段：48-2-10=36位 判別測試字段：2位 下地址字段：10位

（2）

17. 某機器有8條微指令，10種控制信號，每條微指令發出的控制信號如表5.5所示。假設

微指令的控制字段為8位，試給出控制字段的設計方案。

表5.5 習題17的每條微指令發出的控制信號

解：

{e,f,h}和{b,g,j}構成兩個互斥類，采用字段直接編譯法。 a,c,d,i 采用直接控制法。 具體設計如下圖：

h:11

j:11

20. 設某機配有A,B,C 3臺設備，其優先順序是A>B>C，為改變中斷處理次序，將它們的屏蔽字分別設置為如表6.6所示。

表6.6 習題20的設備屏蔽字

請?jiān)趫D6.55中的時間軸給出的設備請求中斷的時刻，畫出CPU 執行程序的軌跡。設A ，B ，C 中斷服務程序的執行時間均為20μs

。

圖6.55 習題20圖
